Un panou tactil afișează mult mai mult decât o suprafață transparentă. Structura sa internă, materialele conductoare, precizia de fabricație și designul electric determină dacă poate funcționa în mod fiabil și stabil în aplicațiile din lumea reală.
Pentru producătorii de echipamente industriale, selectarea panoului tactil industrial potrivit depășește cu mult simpla comparare a dimensiunilor ecranului sau a interfețelor. Pentru a asigura o funcționare stabilă în medii complexe, este esențial să înțelegem modul în care principiile de lucru, procesele de fabricație și designul structural al unui panou tactil influențează durabilitatea produsului, acuratețea și stabilitatea operațională pe termen lung.
SKY-TDMoferă în primul rând soluții personalizate de panouri tactile pentru sisteme de control industrial, echipamente medicale, electronice auto, chioșcuri cu autoservire și alte aplicații care necesită interacțiune fiabilă om-mașină.
Portofoliul nostru de produse include panouri tactile Projected Capacitive (PCAP), precum și panouri tactile rezistive cu 4 fire, 5 fire și 8 fire. Fiecare tehnologie are propriile principii de lucru unice, design structural și procese de fabricație, făcându-le potrivite pentru domenii de aplicare distincte.
Panourile tactile PCAP (Projected Capacitive) realizează un control tactil precis prin detectarea modificărilor câmpului electric, în timp ce panourile tactile rezistive realizează acest lucru prin detectarea variațiilor semnalului electric cauzate de contactul fizic dintre straturile conductoare.
Deși ambele tehnologii permit utilizatorilor să interacționeze direct cu afișajul, ele diferă semnificativ în ceea ce privește materialele, configurațiile electrozilor și procesele de asamblare.

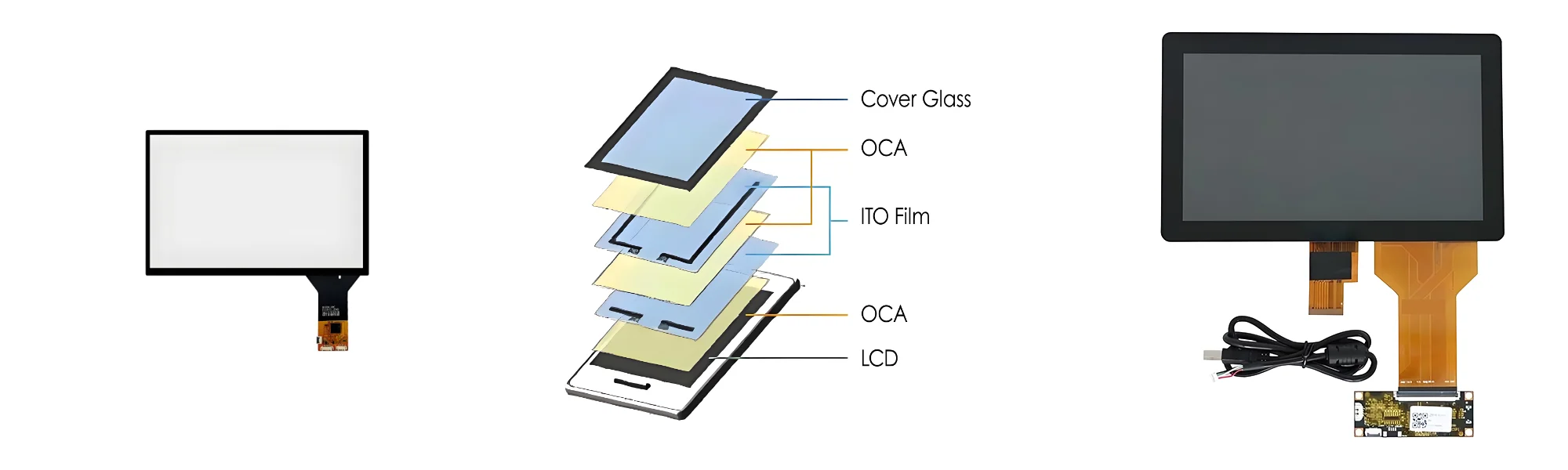

Structura unui panou tactil PCAP constă din următoarele componente:
● Sticlă de acoperire sau alte componente adecvate ale suprafeței de acoperire
● Straturi transparente de electrozi conductoare
● Materiale izolatoare și de susținere (de exemplu, OCA, SCA)
● Circuite imprimate flexibile (FPC)
● Placă de control cu ecran tactil
Fiecare configurație oferă diferite compromisuri între performanța optică, proprietățile mecanice, grosimea și costul, făcându-le adaptabile la diferite scenarii de aplicație.

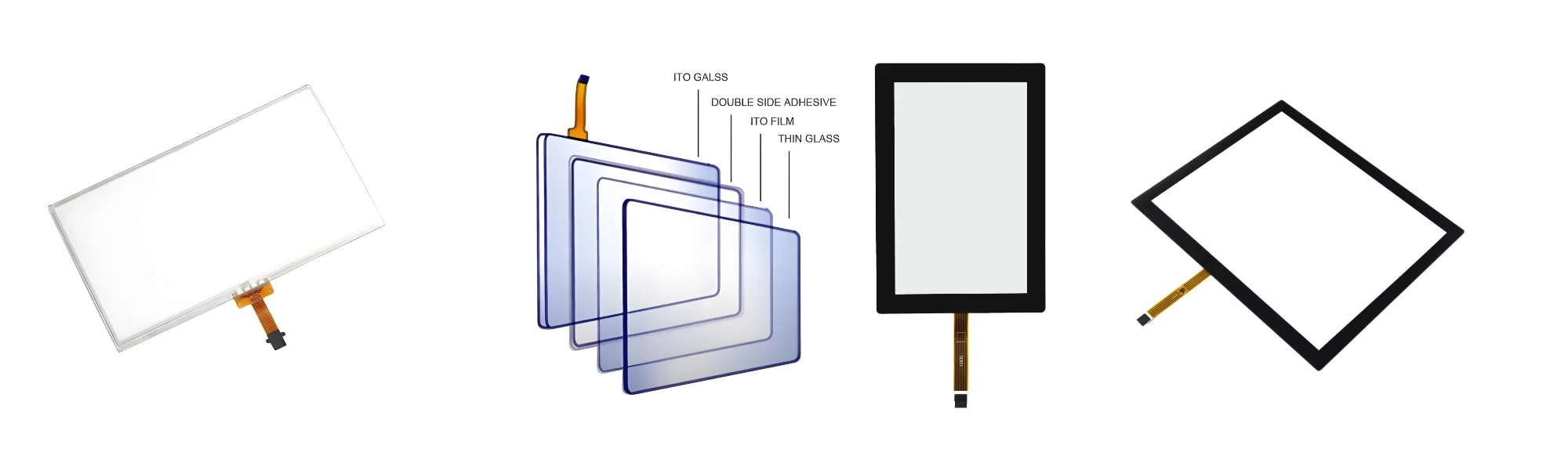

Structura unui panou tactil rezistiv constă de obicei din două straturi conductoare separate prin puncte microscopice izolatoare.
Stratul superior este de obicei o peliculă flexibilă acoperită cu un material conductor transparent, în timp ce stratul inferior este din sticlă sau alt substrat cu o acoperire conductivă.
Când un utilizator apasă pe suprafața ecranului, stratul superior se deformează pentru a intra în contact cu stratul conductor inferior. Controlerul măsoară apoi semnalele electrice rezultate pentru a determina locația exactă a atingerii.
În funcție de cerințele specifice de proiectare, acesta poate include, de asemenea, acoperiri de protecție, benzi de margine, cabluri flexibile și componente mecanice de suport.
Acest principiu de lucru bazat pe presiune nu numai că permite ecranelor tactile rezistive să susțină operarea cu mâna goală, dar le face și compatibile cu funcționarea cu mănuși și utilizarea stilourilor adecvate sau a obiectelor dure.
Fabricarea panourilor tactile capacitive PCAP necesită un control precis asupra urmelor conductoare, suprafețelor optice, preciziei de aliniere și conexiunilor electrice.
Deși procesul de fabricație variază în funcție de materialele senzorului și de designul structural, principalele etape de producție includ de obicei următorii pași.
Procesul de fabricație implică inspecția sticlei de acoperire, a substraturilor senzorilor, a materialelor conductoare transparente, a circuitelor imprimate flexibile (FPC), a benzilor adezive și a altor componente. Calitatea materialului afectează direct claritatea optică, performanța electrică, fiabilitatea laminarii și rezistența mecanică a produsului final. Pentru proiectele industriale, selecția materialelor este determinată în funcție de mediul de funcționare al echipamentului și de cerințele mecanice.
În funcție de cerințele de proiectare, sticla de acoperire este supusă unor procese precum tăierea, șlefuirea muchiilor, găurirea, lustruirea și întărirea chimică. De asemenea, pot fi aplicate chenaruri serigrafiate personalizate, logo-uri, modele decorative și caracteristici de montare. În funcție de compatibilitatea materialelor și a designului alese, pot fi aplicate tratamente de suprafață precum Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) și acoperiri anti-petă. Aceste tratamente ajută ecranul tactil să se adapteze la diferite condiții de iluminare, proceduri de curățare și cerințe estetice.
Senzorii capacitivi conțin electrozi conductivi transparenți aranjați în rețele specifice pentru a detecta modificările capacității. Modelele de urmărire a electrozilor și modelele de rutare determină modul în care semnalele tactile sunt detectate și transmise la controler.
În funcție de tehnologia senzorului, procesul de fabricație poate implica gravarea fotolitografică, prelucrarea cu laser, imprimarea sau alte metode adecvate. Precizia producției este critică, deoarece defectele în urmele conductoare pot afecta negativ performanța tactilă și consistența produsului.
Senzorul trebuie să fie conectat electric la controlerul tactil printr-un FPC. Procesul de lipire necesită o aliniere precisă și condiții de procesare controlate. Conexiunile electrice fiabile ajută la minimizarea erorilor de conectare și asigură o comunicare stabilă între senzor și controler.
Geamul de acoperire și senzorul sunt laminate împreună folosind un adeziv transparent adecvat. Calitatea laminării afectează în mod direct aspectul produsului, performanța optică și integritatea mecanică. În timpul producției, praful, bulele, abaterile de aliniere și defectele adezive trebuie controlate cu strictețe.
Panourile tactile capacitive PCAP finite sunt supuse unor inspecții pentru aspectul, răspunsul la atingere, continuitatea electrodului și compatibilitatea cu controlerul țintă. Pentru proiecte specifice, testele suplimentare pot include performanța multi-touch, funcționarea cu mâna cu mănuși, funcționarea prin interferență cu apa, funcționarea la temperatură largă și testarea de compatibilitate electromagnetică (EMC).
Selectarea materialelor ar trebui să se bazeze în primul rând pe scenariul de aplicare pentru a evita suprainginerirea și creșterile inutile ale costurilor. Aceste teste avansate nu ar trebui să fie considerate configurații standard pentru fiecare panou tactil PCAP.
Un panou tactil rezistiv cu 4 fire constă în mod obișnuit dintr-o peliculă conductoră superioară flexibilă și un substrat conductor inferior, separate prin puncte de distanță izolatoare.
Într-un design comun, substratul inferior poartă electrozii axei X, în timp ce filmul superior poartă electrozii axei Y. Când presiunea aduce cele două suprafețe conductoare în contact, controlerul aplică tensiune setului de electrozi corespunzător și măsoară semnalele rezultate pentru a calcula coordonatele de atingere. Procesul de fabricație include în general:
● Pregătirea materialelor: Selectarea foliilor PET, substraturilor conductoare, materialelor distanțiere, benzilor adezive și a circuitelor imprimate flexibile (FPC) pe baza specificațiilor panoului.
● Procesarea stratului conductiv: Utilizarea proceselor de fabricație adecvate pentru fabricarea suprafețelor rezistive și a electrozilor.
● Formarea punctelor de distanțiere: Imprimarea punctelor izolante uniforme pe substratul conductor pentru a se asigura că straturile conductoare rămân separate atunci când panoul nu este apăsat.
● Serigrafie și prelucrare periferică: fabricarea de margini decorative, modele de izolare sau alte caracteristici specificate, după cum este necesar.
● Laminare și asamblare: Alinierea și asamblarea filmului superior și a substratului inferior, menținând în același timp distanțarea și caracteristicile mecanice necesare.
● Conexiune și inspecție FPC: Finalizarea conexiunilor electrice, urmată de inspecții pentru coordonate, rezistență, aspect și funcționalitate.
Un panou tactil rezistiv cu 4 fire este o soluție extrem de rentabilă.
Un panou tactil rezistiv cu 5 fire are o configurație diferită de electrozi în comparație cu versiunea cu 4 fire. Într-un design tipic, substratul conductor inferior servește ca suprafață de detectare, cu electrozii la cele patru colțuri care stabilesc câmpul electric de măsurare, în timp ce filmul conductiv superior acționează în primul rând ca un strat de detectare a tensiunii.
Un panou tactil rezistiv cu 8 fire se bazează pe arhitectura tradițională cu 4 fire prin adăugarea de conexiuni suplimentare pentru a obține măsurători electrice mai stabile.
Selectarea ecranului tactil adecvat depinde de scenariul specific al aplicației:
Panourile tactile rezistive cu 4 fire sunt cele mai potrivite pentru aplicațiile cu constrângeri stricte de cost.
Panourile tactile rezistive cu 5 fire sunt foarte ideale pentru aplicații industriale care implică operațiuni de înaltă frecvență, contact frecvent și o durată de viață lungă.
Panourile tactile rezistive cu 8 fire sunt potrivite pentru medii dure în care este necesară o stabilitate superioară.
Mediile industriale diferite au cerințe diferite pentru o combinație de performanță tactilă, durabilitate, calitate optică și flexibilitate operațională.
Automatizare industrială și interfețe om-mașină (HMI)
Panourile de control industriale necesită de obicei răspuns la atingere stabil, funcționare fiabilă și compatibilitate cu sistemele de control al echipamentelor.
Ecranele tactile PCAP sunt ideale pentru interfețele care necesită o suprafață de sticlă, operare intuitivă și capabilități multi-touch. În schimb, tehnologia rezistivă este potrivită pentru aplicații care necesită o intrare bazată pe presiune sau compatibilitate cu diferite mănuși și stilouri.
Echipament medical
Instrumentele medicale necesită suprafețe ușor de curățat, dimensiuni mecanice controlate și răspuns la atingere fiabil.
Panourile tactile PCAP au un design frontal din sticlă netedă, în timp ce panourile rezistive sunt potrivite pentru instrumentele în care intrarea presiunii și compatibilitatea cu instrumentele de indicare dedicate sunt priorități.
Chioșcuri cu autoservire și echipamente industriale
Chioșcurile cu autoservire, automatele, imprimantele și interfețele echipamentelor pot necesita geam de acoperire personalizat, dimensiuni de montare, rutare FPC și compatibilitate cu controlerul.
Panourile tactile PCAP oferă o experiență modernă de utilizare, în timp ce tehnologia rezistivă este mai potrivită pentru aplicațiile cu cerințe specifice de intrare sau constrângeri stricte de cost.
Echipamente de transport și exterior
Sistemele feroviare, electronicele maritime, stațiile de încărcare și terminalele de control în aer liber se confruntă adesea cu provocări precum fluctuațiile de temperatură, umiditatea, vibrațiile sau lumina ambientală ridicată.
În aceste aplicații, ecranul tactil trebuie evaluat ca parte integrantă a întregului sistem. Factori precum sticla de acoperire, designul de etanșare, adezivii, setările controlerului, luminozitatea afișajului și metodele de montare mecanică afectează toți fiabilitatea generală.
Indiferent dacă se utilizează tehnologia PCAP sau rezistivă, nu se poate presupune că acestea posedă în mod inerent capacități de impermeabilitate, citibile la lumina soarelui sau de protecție a mediului fără o proiectare și validare adecvată.
Atunci când alegeți un furnizor adecvat, se recomandă să luați în considerare următorii factori:
● Experiență în PCAP și structuri de panouri tactile rezistive
● Disponibilitatea configurațiilor rezistive cu 4 fire, 5 fire și 8 fire
● Capacitate de selecție a materialelor și personalizare structurală
● Controlul procesului de fabricare a senzorilor, serigrafie, laminare și asamblare
● Compatibilitate cu FPC-uri și controlere tactile
● Precizie dimensională, împreună cu înregistrări și proceduri complete de control al calității
● Suport pentru prototipare și consistență în producția de masă
● Eficiența comunicării tehnice și capacitatea de aprovizionare pe termen lung
Oferim soluții personalizate de panouri tactile pentru proiecte OEM și ODM, ajutând clienții în evaluarea cuprinzătoare a structurilor, materialelor, dimensiunilor, conexiunilor electrice și a cerințelor aplicațiilor de panouri tactile.
Indiferent dacă aveți nevoie de panouri tactile capacitive PCAP sau panouri tactile rezistive cu 4 fire, 5 fire și 8 fire, putem selecta soluția mecanică optimă care îndeplinește cerințele funcționale, mecanice și de mediu ale echipamentului dumneavoastră.
Bine ați venit la contactSKY-TDMpentru a discuta despre panouri tactile capacitive PCAP, panouri tactile rezistive cu 4 fire, 5 fire și 8 fire și permiteți-ne să personalizăm o soluție de panou tactil pentru următorul dvs. proiect.
