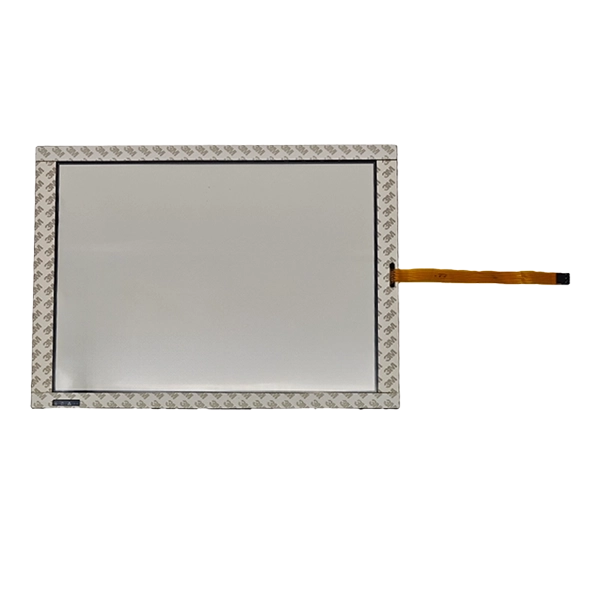

NoastrePanou tactil rezistiv cu 5 fire de 17 inchieste special conceput pentru navigație marină robustă, console de timonerie, sisteme de monitorizare a camerei mașinilor și echipamente de control al navelor offshore. Această soluție rezistivă cu o singură atingere depășește semnificativ ecranele tactile capacitive din mediile marine, susținând perfect introducerea precisă cu mănuși de lucru, mănuși rezistente la apă, stilouri și degete umede.
Construit pe o arhitectură rezistivă matură cu 5 fire, acest panou elimină eficient problemele de îmbătrânire și deplasare comune în ecranele tactile tradiționale cu 4 fire. Susține peste35 de milioaneactivări tactile, menținând în același timp liniaritatea consecventă, îndeplinind pe deplin cerințele riguroase de funcționare continuă 24/7 ale navelor. Optimizat special pentru a rezista amenințărilor maritime tipice --- inclusiv vibrații, pulverizare de sare, umiditate ridicată persistentă și fluctuații mari de temperatură de la-20°C până la +70°C--- este disponibil și cu acoperiri opționale AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) și legare optică pentru a îmbunătăți semnificativ lizibilitatea la lumina soarelui pe podurile deschise.
Oferim servicii flexibile de personalizare, inclusiv interfețe USB/RS232, rutare FPC personalizată, etanșare consolidată a marginilor (suportă integrarea impermeabilă IP65 ~ IP67), optimizare EMI (Interferență Electromagnetică) și procesare personalizată a geamului de acoperire. Fabricat la noiISO 9001, ISO 13485 și IATF 16949-fabrică certificată, fiecare unitate este supusă testelor optice, de temperatură și de fiabilitate stricte înainte de expediere.
Dincolo de sistemele marine, acest panou tactil este utilizat pe scară largă în HMI-uri de automatizare industrială, mașini grele și echipamente de diagnosticare medicală. Susținem atât eșantionarea prototipului, cât și comenzile OEM/ODM la scară largă, angajați să furnizeze soluții fiabile de interacțiune om-mașină pentru integratorii globali de echipamente marine.
| Articol | Caietul de sarcini |
| Dimensiune | 17 inch |
| Tehnologia Touch | Rezistiv cu 5 fire (o singură atingere) |
| Intrare acceptată | Deget, mănuși de protecție, stylus, degete umede |
| Interfață | USB / RS232 / Controler personalizat Opțional |
| Duritatea suprafeței | ≥3H |
| Transmisia luminii | Pana la 80% |
| Temperatura de operare | -20°C ~ +70°C |
| Aplicații primare | Navigație marină și control al navelor, automatizări industriale, echipamente medicale, mașini grele |
| Personalizare | Complet OEM / ODM acceptat |
Interfețele om-mașină (HMI) de la bordul navei trebuie să funcționeze în mod constant în condiții dure, în care panourile tactile comerciale standard eșuează adesea.
Panoul nostru tactil rezistiv de 17 inchi cu 5 fire este integrat pe scară largă în diverse echipamente marine, inclusiv: afișaje de navigație marină, console de control al timoneriei/podului, terminale de operator radar și sonar, sisteme de monitorizare a sălii mașinilor, HMI-uri de automatizare marine, echipamente de comunicație la bord, panouri de control pe platformă offshore și unități de control pentru distribuția energiei maritime.
Tehnologia rezistivă cu 5 fire menține o capacitate de răspuns constantă pentru echipajele navei, sporind direct siguranța la bord și asigurând stabilitatea operațională pentru integratorii OEM marini.
Pentru că oferă performanțe superioare în următoarele domenii:
În timpul operațiunilor maritime zilnice, echipajele trebuie de obicei să poarte mănuși de protecție. Acest panou tactil înregistrează cu precizie intrările bazate pe presiune dintr-o mare varietate de surse, inclusiv mănuși de lucru grele, mănuși impermeabile offshore, mănuși de protecție izolate, stilouri cu vârf tare, vârfurile degetelor și unghiile goale, precum și degetele umede sau umede. Această versatilitate excepțională face ca atingerea rezistivă să fie opțiunea preferată stabilită pentru navele comerciale și de lucru.
Afișajele de pod funcționează adesea 24/7 de-a lungul mai multor ani în medii marine dure. În comparație cu panourile rezistive tradiționale cu 4 fire, arhitectura noastră rezistivă cu 5 fire oferă avantaje remarcabile:
- Peste35 de milioanedurata de viață a activărilor tactile
- Liniaritate constantă a atingerii de-a lungul întregului ciclu de viață
- Rezistenta puternica la presari repetate frecvente
- Derive minimă de calibrare
Deoarece designul cu 5 fire aplică tensiune de detectare numai stratului de sticlă de jos rigid, reduce drastic problemele de uzură și îmbătrânire ale filmului conductor superior.
Este pe deplin compatibil cu modulele LCD industriale principale, oferind o transmisie ridicată a luminii, reflexie internă scăzută, acoperiri opționale AG (Anti-Glare) / AR (Anti-Reflection), tratament de suprafață AF (Anti-Fingerprint) și suport pentru legare optică completă. Aceste upgrade-uri îmbunătățesc drastic lizibilitatea ecranului sub lumina intensă directă a soarelui, întâlnită în mod obișnuit la timonerie deschise.
Panourile tactile de la bordul navei suportă condiții de funcționare mult mai dure decât echipamentele industriale de pe uscat. Prin proiectarea materială și structurală țintită, abordăm în mod eficient următoarele provocări maritime critice:
Sarea oceanică accelerează coroziunea componentelor interne. Implementările noastre de proiectare includ: straturi conductoare rezistente la coroziune, adezivi de etanșare de calitate marină, încapsulare întărită a marginilor și construcție de lungă durată a barierei împotriva umezelii.
Navele funcționează frecvent în medii cu umiditate relativă (RH) care depășește 90%. Folosim materii prime cu absorbție scăzută a umidității, structuri îmbunătățite de etanșare a marginilor și design-uri de laminare internă anti-condens pentru a ne asigura că circuitele conductoare rămân stabile în condiții umede.
Acceptă standardele personalizate de protecție a panoului frontal:IP65 / IP66 / IP67. Se integrează perfect cu carcasele clienților prin potrivirea de precizie a garniturii impermeabile, soluții pentru structura de etanșare a ramei, designul inelului de etanșare din silicon și integrarea adezivului impermeabil la margini.
Vibrațiile continue ale motorului și impactul valurilor sunt inevitabile pe mare. Contramăsurile noastre includ structuri de montare pe sticlă de acoperire ranforsată, direcționare FPC cu ușurință, modele de conexiuni extrem de flexibile, lipire adeziv de înaltă rezistență de calitate industrială și întărire mecanică în jurul zonelor conectorilor.
Echipamentele trebuie să facă față unor climate variabile: ierni înghețate în porturi, căi maritime tropicale și săli de mașini închise și fierbinți. Intervalul nostru standard de temperatură de funcționare este-20°C până la +70°C; versiunile cu temperatură extinsă sunt, de asemenea, disponibile la cerere personalizată.
Pentru instalațiile de timonerie expuse la lumină naturală: prin integrarea legăturii optice, aplicarea straturilor de suprafață AG (Anti-Glare) / AR (Anti-Reflection) pe geamul de acoperire, utilizând materiale stabilizate la UV și furnizând module LCD de înaltă luminozitate, ne asigurăm că produsul rămâne clar vizibil în orice condiții.
Navele transportă electronice dense de comunicație, radar și navigație care generează zgomot electric. Măsurile noastre de optimizare includ configurații de urmărire FPC reglate, design eficient de ecranare electromagnetică, scheme optimizate de împământare și potrivire cu controlere tactile stabile de calitate industrială. Acestea previn în mod eficient atingerile false aleatorii sau pierderile de atingere atunci când coexistă cu alte echipamente marine de la bord.
În calitate de producător de ecrane tactile cu propria noastră unitate de producție, oferim servicii de personalizare end-to-end perfect aliniate cu cerințele de instalare marină:
- Grosimea geamului de acoperire personalizat, forma conturului și finisarea marginilor
- Selecția interfeței: USB / RS232 / Controler autonom
- tratamente de suprafață AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint)
- Servicii complete de lipire optică
- Consultanta proiectare structurala impermeabila
- Optimizarea ecranării EMI (Interferențe Electromagnetice).
- Configurații de materiale cu temperatură largă
- Lungime, direcție de rutare și tipuri de conectori personalizate FPC (Flexible Printed Circuit).
- Imprimare serigrafică cu chenar și imprimare logo personalizat
- Suport tehnic desen mecanic
- Alimentare completă cu modul integrat LCD + Touch
Echipa noastră de ingineri colaborează îndeaproape cu clienții în faza incipientă de dezvoltare a produsului pentru a personaliza soluții tactile exclusive bazate pe structuri de incinte marine și arhitecturi de sistem.
Toate ecranele noastre tactile sunt fabricate intern, respectând cu strictețe sistemele standardizate de management al calității.
- ISO 9001Sistemul de management al calității
- ISO 13485Sistemul de management al calității dispozitivelor medicale
- IATF 16949Standard de calitate auto
Toate produsele noastre sunt supuse unor inspecții riguroase de calitate înainte de expediere. Această aderare strictă la sistemul nostru de calitate asigură consistența și fiabilitatea fiecărui produs pe care îl livrăm.
A: Da. Răspunde în mod fiabil la diferite mănuși de lucru offshore, mănuși impermeabile și intrări de stilou.
R: Oferim consultanță structurală și design potrivit pentru panoul tactil pentru a ajuta clienții să atingă cotele de impermeabilitate țintă împreună cu carcasa echipamentului.
A: Da. Adoptăm materiale cu higroscopie scăzută și etanșare întărită a marginilor pentru a reduce riscurile de condens pentru desfășurarea în marin.
R: Complet personalizabil: lungimea FPC, direcția de rutare, tipul conectorului și definiția pinului pot fi ajustate pentru a se potrivi perfect cu aspectul hardware.
A: Da. Oferim module de afișare unice, inclusiv ecrane LCD, panouri tactile rezistive și lipire optică, simplificând munca de achiziție și integrare a clienților.
R: Este utilizat pe scară largă în HMI-uri de automatizare industrială, instrumente medicale de diagnosticare, terminale de monitorizare a energiei, mașini de construcții și echipamente grele agricole.
Vă rugăm să furnizați următoarele detalii în întrebarea dvs.:
- Model LCD sau desene dimensionale
- Tipul de echipament marin țintă
- Cerințe de interfață (USB / RS232 / Controller)
- Cerințe de temperatură de funcționare
- Clasament țintă de impermeabilitate (IP65 / IP66 / IP67)
- Cerințe de acoperire cu sticlă și acoperire a suprafeței
- Etapa de comandă: Prototip / Pilot Run / Mass Production
- desene mecanice (dacă sunt disponibile)
Inginerii noștri vă vor oferi evaluări tehnice profesionale, recomandări de proiectare și cotații formale pentru a accelera cronologia dezvoltării echipamentelor marine.
