Rezumatul articolului:Pe măsură ce sistemele de afișare industriale evoluează, inginerii se confruntă adesea cu o provocare practică: conectarea surselor moderne de semnal LVDS cu panouri LCD TFT care se bazează în continuare pe interfețe TTL/RGB. ThePlacă de conversie a semnalului LVDS în TTLdinSKY-TDMoferă o punte practică între aceste două tehnologii de afișare, ajutând producătorii de echipamente să refolosească panourile LCD existente, reducând în același timp costurile de reproiectare, timpul de dezvoltare și complexitatea integrării. Cu design PCB de calitate industrială, transmisie stabilă a semnalului, iluminare de fundal LED integrată, VCOM reglabil și suport de personalizare, acest tip de placă de conversie este potrivită pentru HMI-uri industriale, echipamente medicale, sisteme încorporate, echipamente de transport și alte aplicații de afișare.

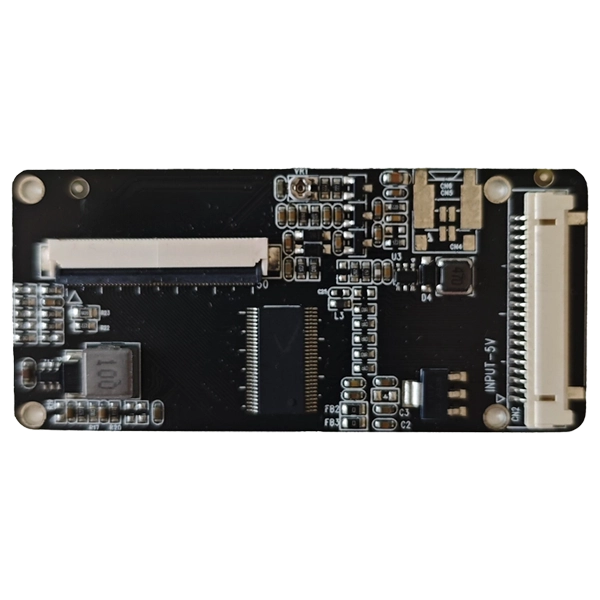

UnPlacă de conversie a semnalului LVDS în TTLeste un circuit de interfață de afișare conceput pentru a converti semnalele de afișare diferențiale LVDS în semnale paralele TTL/RGB necesare panourilor LCD TFT compatibile. Această funcție devine deosebit de importantă atunci când un computer industrial, un controler încorporat sau o sursă de afișare oferă o ieșire LVDS, în timp ce panoul LCD selectat utilizează o interfață TTL/RGB.
În loc să înlocuiască un panou LCD altfel potrivit sau să reproiecteze un întreg sistem de control, inginerii pot introduce o placă de conversie între sursa semnalului și afișaj. Această abordare poate fi deosebit de valoroasă pentru actualizările de echipamente vechi, afișaje industriale personalizate și proiecte în care inventarul LCD existent trebuie să rămână în uz.
Soluția SKY-TDM este concepută în jurul integrării display-urilor industriale. Configurația standard acceptă unIntrare LVDS pe 8 bițisi aIeșire LCD TTL/RGB cu 50 de pini, cu o sursă de intrare de 5 V, driver LED integrat, reglare VCOM și o gamă de temperatură de funcționare de-20°C până la +70°C.
Interfețele de afișare nu sunt întotdeauna interschimbabile. LVDS și TTL/RGB folosesc metode diferite de transmitere a datelor de imagine, ceea ce înseamnă că o conexiune directă nu este în general posibilă atunci când sursa și panoul LCD utilizează arhitecturi de interfață diferite.
Acest lucru creează câteva provocări pentru producătorii de echipamente OEM:
O placă de conversie proiectată corespunzător abordează nepotrivirea interfeței, păstrând în același timp restul arhitecturii de afișare relativ neschimbate. Pentru producătorii care modernizează echipamentele vechi, acest lucru poate oferi o cale mai eficientă decât reproiectarea întregului sistem de afișare.
Integritatea semnalului este unul dintre cei mai importanți factori în conversia afișajului. Rutarea diferențială optimizată ajută la reducerea distorsiunii semnalului și acceptă transmisia stabilă a imaginii între sursa LVDS și circuitele de conversie.
Echipamentele industriale funcționează frecvent alături de motoare, surse de alimentare comutatoare, dispozitive de comunicare și alte surse de interferență electromagnetică. Un aspect al PCB-ului și o arhitectură de alimentare atent proiectate pot ajuta la reducerea interferențelor nedorite și la îmbunătățirea stabilității generale a sistemului.
Placa oferă o interfață LCD TTL/RGB cu 50 de pini pentru panouri TFT compatibile. Interfața include date RGB, semnale de sincronizare, ceas, semnale legate de alimentare, VCOM, resetare și alte conexiuni de control al afișajului.
Un driver de iluminare de fundal LED integrat ajută la simplificarea arhitecturii generale a afișajului. În loc să se aprovizioneze cu mai multe circuite independente, producătorii de echipamente pot integra funcțiile de conversie și iluminare de fundal într-o soluție de afișare mai compactă.
Reglarea VCOM oferă flexibilitate suplimentară atunci când se potrivește placa cu diferite panouri LCD. Inginerii pot ajusta configurația afișajului pentru a ajuta la obținerea unei performanțe adecvate a imaginii pentru panoul selectat.
Proiectele de integrare a afișajului necesită frecvent conectori personalizați, definiții de pin, lungimi de cablu, locații de montare, configurații de firmware sau parametri de sincronizare LCD. Un producător de plăci de conversie capabil să adapteze aceste elemente poate reduce semnificativ munca de integrare pentru clienții OEM.
Următorul tabel rezumă configurația tipică a SKY-TDMPlacă de conversie a semnalului LVDS în TTL. Specificațiile reale pot varia în funcție de panoul LCD selectat și de cerințele personalizate ale proiectului.
| Articol | Specificație tipică |
|---|---|
| Interfață de intrare | LVDS, pe 8 biți |
| Interfață de ieșire LCD | TTL/RGB, 50 de pini |
| Tensiune de intrare | 5V |
| Driver pentru iluminare de fundal | Driver LED integrat |
| Ajustare VCOM | Sprijinit |
| Temperatura de operare | -20°C până la +70°C |
| Design personalizat | Sprijinit |
| Conector LVDS tipic | Interfață HRS DF14-20 / DF19-20 |
| Conector LCD | TTL FFC 50 de pini |
Pentru proiectele de inginerie, specificațiile interfeței trebuie întotdeauna verificate cu fișa tehnică exactă a panoului LCD. Numărul de pin nu garantează compatibilitatea, deoarece definițiile semnalului, cerințele de tensiune, sincronizarea, orientarea și atribuirea conectorilor pot diferi între panouri.
Flexibilitatea conversiei LVDS în TTL face ca această tehnologie să fie utilă într-o varietate de proiecte industriale și de afișare încorporată.
De exemplu, un producător de echipamente poate avea un panou LCD TTL cu 50 de pini dovedit deja integrat într-o mașină stabilită. Dacă controlerul de înlocuire emite LVDS mai degrabă decât TTL/RGB, o placă de conversie poate oferi o punte de interfață fără a solicita producătorului să înlocuiască întregul ansamblu de afișaj.
Selectarea unei plăci de conversie ar trebui să înceapă cu panoul LCD și nu pur și simplu cu tipul de conector dorit. Inginerii ar trebui să colecteze informațiile complete despre interfața panoului înainte de a plasa o comandă.
Verificați dacă sursa oferă LVDS cu un singur canal sau cu două canale, adâncimea de biți, sincronizarea semnalului, cerințele de tensiune și configurația conectorului. Soluția standard SKY-TDM acceptă intrarea LVDS pe 8 biți pe un singur canal, în timp ce modelele personalizate pot fi evaluate pentru diferite cerințe.
Un conector TTL cu 50 de pini nu înseamnă neapărat că fiecare LCD folosește același pinout. Datele RGB, HSYNC, VSYNC, DE, DCLK, VCOM, semnalele de putere, iluminare de fundal și de control trebuie comparate cu atenție cu definiția plăcii de conversie.
Rezoluția LCD, ceasul pixelilor, sincronizarea orizontală, sincronizarea verticală și cerințele de sincronizare ar trebui să se potrivească cu configurația plăcii. Pot fi necesare ajustări de firmware sau hardware pentru diferite modele LCD.
Poziția conectorului, lungimea cablului, dimensiunile PCB, găurile de montare și spațiul disponibil de instalare trebuie luate în considerare în timpul etapei de selecție. Un PCB personalizat compact poate simplifica integrarea în echipamente cu spațiu intern limitat.
Pentru proiectele industriale, eșantionul inițial este doar o parte a deciziei de achiziție. Cumpărătorii ar trebui să evalueze, de asemenea, suportul de inginerie, capacitățile de personalizare, controlul calității, testarea probelor, capacitatea de producție și disponibilitatea pe termen lung a produsului.
Pentru cumpărătorii industriali, valoarea unei plăci de conversie depășește conversia de bază a semnalului. SKY-TDM își poziționează soluția ca parte a unui serviciu mai larg de integrare a afișajelor industriale, susținând proiecte OEM și ODM de la evaluarea compatibilității până la producție.
Avantajele cheie includ:
Această abordare unică poate fi deosebit de utilă pentru producătorii OEM care au nevoie de o placă de conversie potrivită cu un anumit LCD, mai degrabă decât de o placă de dezvoltare generică. Confirmând modelul LCD, definiția interfeței, rezoluția, conectorul și cerințele mecanice la începutul proiectului, inginerii pot reduce riscurile de compatibilitate înainte de producția în masă.
Soluția standard este concepută pentru panouri LCD TFT compatibile care utilizează o interfață TTL/RGB cu 50 de pini. Compatibilitatea exactă depinde de definiția pinului LCD, sincronizarea, rezoluția, tensiunea și alte cerințe electrice.
Da. Pentru proiectele OEM și ODM, tipurile de conector, alocarea pinilor, lungimile cablurilor și definițiile interfeței pot fi personalizate în funcție de LCD-ul țintă și de structura echipamentului.
Da. Diferite rezoluții LCD și cerințe de sincronizare pot fi evaluate pentru configurațiile hardware sau firmware corespunzătoare. Inginerii ar trebui să furnizeze modelul LCD exact sau foaia de date pentru evaluarea compatibilității.
Da. Placa este proiectată pentru integrarea display-ului industrial și acceptă un interval de temperatură de funcționare de la -20°C la +70°C. Dispunerea PCB-ului, designul de alimentare și arhitectura semnalului sunt optimizate pentru o funcționare stabilă în aplicații solicitante.
Da. Pot fi furnizate ansambluri de cablu potrivite, inclusiv cabluri LVDS, cabluri de iluminare din spate, cabluri de alimentare și cablaje personalizate acolo unde este necesar.
Versiunea standard acceptă intrare LVDS pe 8 biți cu un singur canal. Cerințele LVDS cu două canale pot fi evaluate pentru dezvoltarea plăcii personalizate în funcție de sincronizarea și specificațiile interfeței LCD-ului țintă.
Da. Evaluarea eșantionului este recomandată cu tărie pentru proiectele industriale. Testarea plăcii de conversie cu panoul LCD real și controlerul de sistem poate verifica compatibilitatea semnalului, calitatea imaginii, sincronizarea, funcționarea iluminarii de fundal și integrarea mecanică înainte de producția în volum.
UnPlacă de conversie a semnalului LVDS în TTLpoate fi o soluție eficientă atunci când sistemele moderne bazate pe LVDS trebuie să funcționeze cu panourile LCD TTL/RGB TFT existente. Combinând conversia stabilă a semnalului, designul PCB-ului orientat industrial, iluminarea de fundal integrată, reglarea VCOM și capabilitățile de personalizare, poate ajuta OEM-urile să simplifice integrarea afișajului, extinzând în același timp capacitatea de utilizare a hardware-ului LCD existent. Pentru proiectele care necesită interfețe personalizate, evaluarea compatibilității LCD, potrivirea cablurilor sau asistență pentru producție, alegerea unui partener de afișare industrial cu experiență poate face tranziția de la prototip la producția de masă mult mai eficientă. Dacă sunteți în căutarea unui producător și furnizor de încredere din China pentru o personalizarePlacă de conversie a semnalului LVDS în TTL, contactaţi-necu modelul dvs. LCD, definiția interfeței, rezoluția și cerințele de sistem pentru a discuta o soluție adecvată cu echipa de ingineri SKY-TDM.
