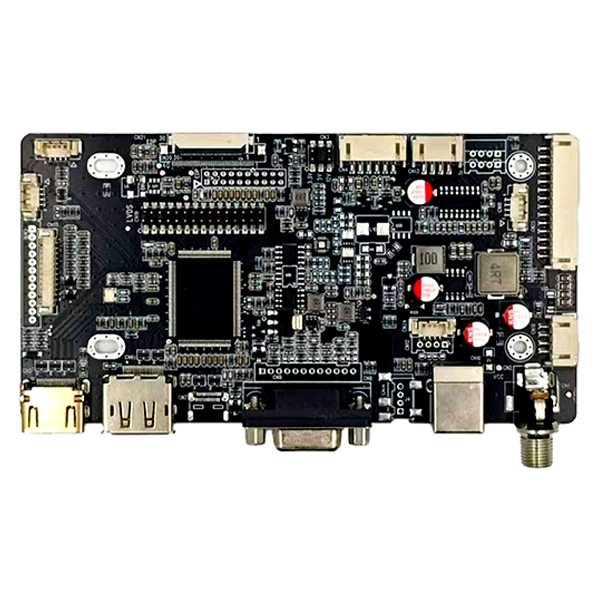

Cum poate o placă AD interfață HDMI și DP și VGA și tip C la LVDS EDP să simplifice integrarea display-ului industrial

SKY-TDMdezvoltăPlacă AD cu interfață HDMI și DP și VGA și tip C la LVDS EDPpentru a ajuta OEM-urile, integratorii de sisteme și producătorii de echipamente industriale să conecteze mai multe surse video cu panouri LCD LVDS sau eDP printr-un controler de afișare flexibil. Combinând intrările HDMI, DisplayPort, VGA și USB Type-C cu mai multe configurații de ieșire LCD, placa poate reduce complexitatea hardware, acceptând în același timp aplicații de afișare încorporate solicitante.

Sistemele de afișare industriale moderne trebuie adesea să funcționeze cu diferite computere gazdă, interfețe grafice și panouri LCD. Utilizarea unui controler separat pentru fiecare interfață poate crește munca de inginerie, cerințele de inventar și timpul de integrare. O placă de driver LCD cu mai multe interfețe oferă o abordare mai practică prin combinarea mai multor intrări video și ieșiri de afișare într-un singur PCB de calitate industrială.

Configurația interfeței HDMI, DP, VGA și Type-C acceptă o gamă largă de platforme gazdă, în timp ce ieșirile LVDS și eDP fac controlerul potrivit pentru diferite arhitecturi LCD TFT. Placa acceptă tensiune configurabilă a panoului, ieșire de iluminare de fundal, temperaturi de operare industrială și servicii de inginerie OEM/ODM, făcând-o potrivită pentru HMI-uri industriale, echipamente CNC, dispozitive medicale, chioșcuri, sisteme de viziune artificială și afișaje încorporate.

Cuprins

De ce display-urile industriale au nevoie de mai multe interfețe video?

Cum conectează placa de control diferite interfețe de afișare?

Care sunt caracteristicile cheie ale plăcii AD de interfață?

Care sunt principalele specificații tehnice?

Unde poate fi folosit acest controler de afișare?

Cum îmbunătățește suportul OEM și ODM integrarea afișajului?

Cum ar trebui inginerii să aleagă controlerul de afișare potrivit?

Întrebări frecvente

Finala Takeaway

De ce display-urile industriale au nevoie de mai multe interfețe video?

Proiectele de afișare industrială urmează rareori o singură arhitectură hardware. Un aparat poate folosi un computer industrial cu DisplayPort, altul se poate baza pe HDMI, în timp ce echipamentele mai vechi pot folosi în continuare VGA. Pe partea de afișare, modulul LCD poate utiliza LVDS sau eDP, în funcție de generația, rezoluția, dimensiunea și designul acestuia.

Acest lucru creează o provocare comună de inginerie: sursa video și panoul LCD nu folosesc neapărat același standard de interfață. Fără un controler flexibil, inginerii pot avea nevoie de diferite plăci de conversie pentru diferite proiecte.

Un controler de afișare cu mai multe intrări poate simplifica această arhitectură prin sprijinirea:

• Surse video HDMI pentru sisteme gazdă digitale comune.
• DisplayPort pentru computere industriale moderne și platforme încorporate.
• VGA pentru computere vechi și upgrade-uri de echipamente.
• USB Type-C cu DP Alt Mode pentru platforme de calcul compacte compatibile.
• Ieșiri LVDS pentru panouri LCD TFT industriale compatibile.
• Ieșiri eDP pentru arhitecturi LCD mai noi de înaltă performanță.

Pentru proiectele OEM, această flexibilitate poate ajuta la reducerea nevoii de reproiectare a electronicii afișajului ori de câte ori platforma gazdă se schimbă.

Cum conectează placa de control diferite interfețe de afișare?

Rolul de bază al unui driver LCD sau al plăcii AD este de a primi informații video de la un dispozitiv gazdă, de a procesa semnalul și de a furniza un semnal de afișare adecvat către panoul LCD selectat. Interfața gazdă și interfața panoului nu trebuie să fie identice.

În această configurație, HDMI, DP, VGA și Type-C funcționează ca opțiuni de intrare video. Controlerul procesează aceste semnale și oferă ieșire LVDS sau eDP în conformitate cu arhitectura panoului conectat.

Placa acceptă LVDS cu două canale pe 8 biți și mai multe configurații eDP, inclusiv opțiuni FPC cu 20 de pini, 30 de pini și 40 de pini. Acest lucru face ca compatibilitatea panourilor să fie o parte importantă a integrării sistemului. Inginerii ar trebui să verifice modelul LCD, rezoluția, tipul de interfață, definiția pinului, tensiunea panoului, cerințele de iluminare de fundal și configurația firmware-ului înainte de producție.

De exemplu, un integrator de sistem care actualizează o mașină industrială mai veche bazată pe VGA poate păstra arhitectura LCD existentă în timp ce folosește un controler care acceptă intrarea VGA. În schimb, un nou sistem încorporat poate folosi HDMI, DP sau intrare compatibilă de tip C în timp ce conduceți un panou eDP.

Care sunt caracteristicile cheie ale plăcii AD de interfață?

1. Opțiuni multiple de intrare video

Placa combină intrări video HDMI, DisplayPort, VGA și USB Type-C. Această arhitectură cu interfețe multiple oferă dezvoltatorilor de echipamente mai multă libertate atunci când selectează computere industriale, plăci încorporate și dispozitive gazdă.

2. Compatibilitate cu afișajul LVDS și eDP

Suportul atât LVDS, cât și eDP face ca controlerul să fie potrivit pentru diferite generații de tehnologie TFT LCD. Configurațiile disponibile includ LVDS cu două canale pe 8 biți, precum și interfețe eDP cu 20 de pini, 30 de pini și 40 de pini.

3. Configurare flexibilă a puterii

Controlerul acceptă opțiunile de tensiune de panou de 3,3 V, 5 V și 12 V. Opțiunile de ieșire pentru iluminare de fundal includ 5V, 12V și 24V. Această flexibilitate este utilă atunci când se integrează module LCD cu cerințe electrice diferite.

4. Capacitate de operare industrială

Intervalul de temperatură de funcționare specificat este de la -20°C până la 80°C. Designul încorporează, de asemenea, componente de calitate industrială, design de putere cu ondulație redusă și protecție ESD îmbunătățită pentru mediile solicitante ale echipamentelor.

5. Procesarea imaginii și funcțiile de extindere

Informațiile despre produs specifică memoria DDR de la bord, procesarea FRC și rotația de 180° a imaginii. Aceste funcții pot fi valoroase în afișajele încorporate unde orientarea imaginii și procesarea afișajului trebuie adaptate la instalația fizică.

Care sunt principalele specificații tehnice?

Următorul tabel rezumă specificațiile principale disponibile pentru acest controler de afișare cu interfețe multiple:

Deoarece panourile LCD pot avea definiții de pin diferite chiar și atunci când folosesc același standard general de interfață, inginerii ar trebui să trateze specificațiile ca un punct de plecare pentru verificarea compatibilității, mai degrabă decât să presupună că fiecare panou este direct interschimbabil.

Unde poate fi folosit acest controler de afișare?

Combinația de intrări video multiple și ieșiri LVDS/eDP face ca acest tip de controler să fie potrivit pentru o gamă largă de aplicații industriale și de afișare încorporată.

Terminale HMI industriale

Interfețele om-mașină trebuie adesea să funcționeze continuu în timp ce conectează computere industriale la ecrane LCD TFT. Opțiunile flexibile de intrare video simplifică selecția platformei hardware și upgrade-urile echipamentelor.

Interfețe pentru mașini CNC

Sistemele CNC pot utiliza diferite generații de hardware de calcul. Un controler cu mai multe interfețe poate ajuta la conectarea surselor video vechi sau moderne cu panouri LCD adecvate.

Display de echipamente medicale

Echipamentele de diagnostic medical și de laborator pot necesita o funcționare stabilă a afișajului și configurații LCD adaptate cu grijă. Testarea compatibilității panoului și parametrii de afișare personalizați pot fi, prin urmare, importanți în timpul integrării.

Sisteme de viziune artificială

Echipamentele de viziune artificială combină de obicei computere industriale, camere, unități de procesare și afișaje pentru operator. Interfețele video flexibile permit subsistemului de afișare să găzduiască diferite configurații de gazdă.

Monitoare și chioșcuri cu cadru deschis

Terminalele cu autoservire, chioșcurile și monitoarele cu cadru deschis pot folosi diferite dimensiuni LCD și platforme gazdă. Un controler configurabil poate ajuta producătorii să standardizeze o parte din arhitectura lor de afișare în diferite variante de produs.

Cum îmbunătățește suportul OEM și ODM integrarea afișajului?

Alegerea unei plăci de driver LCD nu se referă doar la tipul conectorului. Integrarea reușită depinde de potrivirea controlerului cu panoul LCD exact și arhitectura sistemului.

Pentru proiectele OEM și ODM, suportul de inginerie poate include:

• Verificarea compatibilității panoului LCD.
• Optimizarea si ajustarea firmware-ului.
• modificare EDID.
• Reglarea parametrilor luminii de fundal.
• Design personalizat de cablu LVDS și eDP.
• Imprimare logo PCB pentru echipamente personalizate.
• Potrivirea tensiunii panoului și a cerințelor de iluminare de fundal.

Aceste servicii pot fi deosebit de valoroase atunci când un client are nevoie de un ansamblu de afișaj personalizat, mai degrabă decât de o placă de control generică. În loc să trateze LCD-ul, placa de driver, cablul și iluminarea de fundal ca componente independente, sistemul complet de afișare poate fi evaluat ca o soluție integrată.

Pentru un proiect personalizat, cumpărătorii trebuie să pregătească numărul de model LCD, intrarea video necesară, puterea de intrare, cerințele de iluminare de fundal, cantitatea anuală estimată și orice cerințe de firmware sau OEM înainte de evaluarea tehnică.

Cum ar trebui inginerii să aleagă controlerul de afișare potrivit?

Înainte de a cumpăra o placă de control, inginerii ar trebui să verifice mai mulți parametri tehnici, mai degrabă decât să selecteze o placă numai în funcție de aspectul conectorului extern.

1. Confirmați interfața LCD.Determinați dacă panoul folosește LVDS sau eDP și identificați conectorul exact și configurația pinului.
2. Verificați tensiunea panoului.Verificați dacă ecranul LCD necesită 3,3 V, 5 V sau 12 V.
3. Verificați lumina de fundal.Confirmați tensiunea de iluminare de fundal necesară, semnalul de activare și cerințele PWM.
4. Verificați sursa video.Identificați dacă gazda folosește HDMI, DP, VGA sau modul alternativ DP de tip C compatibil.
5. Confirmați rezoluția și sincronizarea.Firmware-ul controlerului trebuie să fie compatibil cu parametrii de afișare ai panoului țintă.
6. Evaluați mediul de operare.Temperatura, ESD, stabilitatea puterii și cerințele de funcționare continuă trebuie luate în considerare pentru echipamentele industriale.
7. Discutați cerințele de personalizare.Pentru producția OEM, configurația cablului, firmware-ul, marcarea PCB și potrivirea panoului trebuie confirmate înainte de producția în masă.

Această listă de verificare ajută la reducerea problemelor de compatibilitate în timpul testării prototipului și implementării producției.

Întrebări frecvente

Î1: Placa acceptă ambele panouri LCD LVDS și eDP?

Da. Controlerul este proiectat să accepte atât panouri LCD LVDS, cât și eDP TFT. Configurațiile disponibile includ opțiuni LVDS și eDP cu două canale pe 8 biți cu interfețe FPC cu 20, 30 și 40 de pini.

Î2: Ce intrări video sunt acceptate?

Placa acceptă intrare video HDMI, DisplayPort, VGA și USB Type-C. Funcționarea video de tip C depinde de dispozitivul gazdă care acceptă funcționalitatea DisplayPort Alt Mode corespunzătoare.

Î3: Ce tensiuni de panou sunt disponibile?

Opțiunile de tensiune ale panoului specificate sunt 3,3 V, 5 V și 12 V. Setarea corespunzătoare trebuie selectată în funcție de specificațiile panoului LCD țintă.

Î4: Controlerul poate fi personalizat pentru un proiect OEM?

Da. Suportul de personalizare poate include verificarea compatibilității LCD, optimizarea firmware-ului, modificarea EDID, reglarea parametrilor de iluminare de fundal, cabluri LVDS/eDP personalizate și imprimarea siglei PCB.

Î5: Ce informații ar trebui furnizate înainte de a solicita o ofertă?

Se recomandă să furnizați modelul panoului LCD, intrarea video dorită, tensiunea de intrare, cerințele de iluminare de fundal, cantitatea anuală estimată și orice cerințe de personalizare OEM sau firmware. Aceste detalii permit echipei de ingineri să evalueze compatibilitatea mai precis.

Finala Takeaway

Un controler flexibil de afișare cu mai multe interfețe poate simplifica conexiunea dintre sursele video moderne și vechi și diferite generații de panouri LCD TFT industriale. Cu intrări HDMI, DisplayPort, VGA și Type-C combinate cu ieșiri LVDS și eDP, soluția poate suporta o gamă largă de aplicații industriale HMI, CNC, medicale, chioșc, transport și afișare încorporată. Puterea configurabilă a panoului, opțiunile de iluminare de fundal, intervalul de temperatură industrială și serviciile de inginerie OEM/ODM sprijină în continuare proiecte de afișare personalizate.

Dacă dezvoltați un afișaj industrial, actualizați un sistem LCD existent sau căutați o soluție de control de încredere pentru producția OEM, furnizați modelul LCD și cerințele de interfață către SKY-TDM.Contactaţi-necu specificațiile panoului dvs., cerințele aplicației și cantitatea așteptată pentru a discuta despre compatibilitate, opțiuni de personalizare și o soluție adecvată de controler de afișare pentru proiectul dvs.
