Echipamentele industriale moderne se bazează în mare măsură pe sisteme de afișare de înaltă performanță pentru a oferi operatorilor informații clare, stabile și în timp real. Cu toate acestea, diferite panouri LCD folosesc adesea interfețe de comunicare diferite, creând provocări de compatibilitate în timpul actualizărilor echipamentelor, integrării sistemului și proiectelor de înlocuire a afișajului. UnPlacă de conversie a semnalului LVDS în TTLoferă o soluție eficientă prin conversia semnalelor LVDS în semnale de ieșire TTL/RGB, permițând inginerilor să conecteze sisteme avansate de control cu panourile TFT LCD existente bazate pe TTL.
Acest articol explică cum funcționează o placă de conversie a semnalului LVDS în TTL, de ce este importantă pentru aplicațiile industriale, ce provocări le rezolvă și cum producătorii pot selecta o soluție de conversie fiabilă. Cu experiență profesională de afișare industrială, SKY-TDM oferă plăci de conversie personalizate concepute pentru funcționare stabilă, durată lungă de viață și integrare flexibilă.
| Secțiune | Subiect principal | Scop |
|---|---|---|
| Elementele de bază ale interfeței de afișare | Înțelegerea tehnologiilor LVDS și TTL | Ajutați inginerii să identifice cerințele de compatibilitate |
| Tehnologia de conversie | Metode de procesare și transmitere a semnalului | Explicați cum conversia îmbunătățește conexiunea la sistem |
| Beneficii industriale | Fiabilitate, flexibilitate și reducere a costurilor | Rezolvați provocările practice de inginerie |
| Ghid de selecție | Factori tehnici importanți | Sprijină decizii mai bune de cumpărare |
În sistemele de afișare industriale, compatibilitatea comunicațiilor dintre controlerul principal și panoul LCD este unul dintre cei mai importanți factori care afectează performanța produsului. Diferite generații de tehnologie de afișare pot utiliza standarde de semnal diferite. Multe computere industriale moderne și controlere încorporate oferă ieșiri LVDS, în timp ce unele panouri LCD TFT existente necesită încă intrări TTL/RGB.
LVDS (Low Voltage Differential Signaling) este utilizat pe scară largă în afișajele industriale, deoarece oferă transmisie de date de mare viteză cu interferențe electromagnetice reduse. Transmite date de imagine prin semnale diferențiale, făcându-l potrivit pentru aplicații care necesită o funcționare stabilă pe perioade lungi.
Interfețele de afișare TTL (Tranzistor-Tranzistor Logic) utilizează transmisia de date RGB paralelă. Deși tehnologia TTL este mai veche în comparație cu LVDS, multe module LCD industriale continuă să folosească interfețe TTL datorită structurii lor simple și compatibilității cu controlere de afișare specifice.
Diferența dintre aceste două tehnologii de interfață creează o problemă comună de inginerie: cum să conectați o sursă de semnal LVDS la un panou LCD TTL fără a reproiecta întregul sistem de afișare. Aici o placă de conversie a semnalului LVDS în TTL devine o componentă esențială.

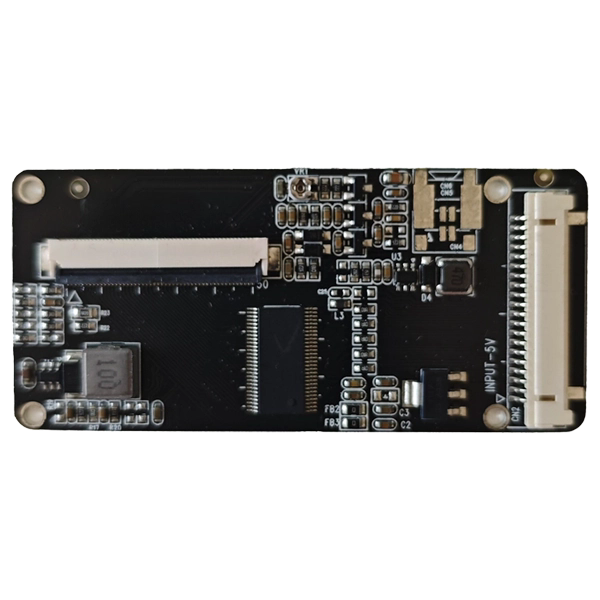

O placă de conversie a semnalului LVDS la TTL funcționează ca un dispozitiv de interfață intermediar între o sursă de ieșire LVDS și un panou de afișare de intrare TTL. Placa primește semnale LVDS diferențiale de mare viteză, procesează datele printr-un circuit intern de conversie și emite semnale paralele TTL/RGB compatibile cu panoul LCD.
Procesul de conversie include de obicei mai multe etape cheie:
| Etapa de procesare | Funcţie |
|---|---|
| Recepția semnalului LVDS | Primește semnale de imagine diferențiate de la controlerul gazdă sau de la computerul industrial. |
| Decodificarea semnalului | Convertește datele serializate LVDS în date de afișare RGB paralele. |
| Ajustare sincronizare | Se potrivește cerințelor de sincronizare LCD, inclusiv ceas, sincronizare și semnale de date. |
| Transmisie de ieșire TTL | Trimite semnale RGB convertite către panouri LCD TFT compatibile cu TTL. |
O placă de conversie proiectată corespunzător trebuie să mențină integritatea semnalului pe tot parcursul procesului. Designul slab al conversiei poate cauza probleme cum ar fi pâlpâirea imaginii, culori incorecte, ieșire instabilă a afișajului sau eșec complet de comunicare.
SKY-TDM dezvoltă soluții de afișare industrială, inclusiv plăci de conversie a semnalului LVDS la TTL, care se concentrează pe transmisie stabilă, design optimizat de circuit și compatibilitate cu diverse aplicații TFT LCD.
Mulți producători de echipamente se confruntă cu dificultăți atunci când modernizează produsele existente sau înlocuiesc module LCD întrerupte. Reproiectarea completă a sistemului hardware poate necesita resurse de inginerie semnificative și poate crește costurile de dezvoltare.
O placă de conversie a semnalului LVDS în TTL ajută la rezolvarea acestor probleme comune:
Pentru producătorii OEM, producătorii de echipamente medicale, companiile de automatizare și dezvoltatorii de sisteme încorporate, tehnologia de conversie a interfeței oferă o metodă practică de extindere a ciclurilor de viață a produsului, menținând în același timp performanța fiabilă a afișajului.
| Caracteristica | Beneficiul de inginerie |
|---|---|
| Design PCB industrial | Îmbunătățește durabilitatea și stabilitatea pentru funcționare pe termen lung. |
| Integritate ridicată a semnalului | Reduce distorsiunea imaginii și erorile de transmisie. |
| Optimizare EMC | Minimizează interferența electromagnetică în mediile industriale. |
| Suport pentru interfață flexibilă | Acceptă diferite cerințe pentru panoul LCD. |
| Capacitate de dezvoltare personalizată | Permite reglarea conectorilor, a firmware-ului și a parametrilor electrici. |
Mediile industriale necesită adesea ca componentele de afișare să funcționeze continuu în condiții de schimbări de temperatură, zgomot electric și vibrații mecanice. Prin urmare, plăcile de conversie trebuie proiectate dincolo de cerințele de bază ale consumatorilor.
SKY-TDM se concentrează pe soluții de afișare de calitate industrială, cu opțiuni de personalizare pentru diferite interfețe LCD, rezoluții, configurații de conector și cerințe de aplicație.
Cererea de soluții fiabile de comunicare cu afișaj continuă să crească în diferite industrii. Pe măsură ce producătorii de echipamente își modernizează produsele, nevoia de a conecta controlere moderne cu module LCD existente devine din ce în ce mai importantă. O placă de conversie a semnalului LVDS în TTL oferă flexibilitatea necesară pentru multe aplicații de afișare industrială.
Următoarele industrii beneficiază de obicei de această tehnologie:
| Câmp de aplicare | Cerințe de afișare | Rolul conversiei LVDS în TTL |
|---|---|---|
| Echipamente de automatizare industrială | Ieșire stabilă a afișajului, ore lungi de lucru, fiabilitate ridicată | Conectează controlerele industriale cu afișaje de operator bazate pe TTL |
| Echipament medical | Calitate clară a imaginii și performanță constantă | Acceptă upgrade-uri de afișare fără a modifica designul complet al sistemului |
| Sisteme de transport | Rezistență la vibrații și interferențe de mediu | Menține o comunicare fiabilă între unitățile de control și ecrane |
| Sisteme încorporate | Design compact și integrare flexibilă | Oferă compatibilitate cu interfața între diferite platforme hardware |
| Terminale de autoservire | Funcționare continuă și interfețe ușor de utilizat | Permite înlocuirea și întreținerea eficientă a afișajului |
Pentru producătorii de echipamente, înlocuirea afișajului nu este întotdeauna la fel de simplă ca selectarea unui nou panou LCD. Panourile diferite pot avea formate de semnal diferite, definiții de pin, parametri de sincronizare și cerințe de tensiune diferite. O placă de conversie acționează ca o punte între diferite tehnologii, ajutând inginerii să evite lucrările inutile de reproiectare.
În proiectele de automatizare industrială, de exemplu, un controler poate furniza deja ieșire LVDS, în timp ce afișajul TFT selectat necesită intrare TTL. În loc să schimbe hardware-ul controlerului, inginerii pot integra o placă de conversie a semnalului LVDS la TTL pentru a obține compatibilitatea rapid și eficient.
Selectarea plăcii de conversie corectă necesită o evaluare atentă a specificațiilor tehnice. O soluție adecvată nu ar trebui doar să convertească semnalele, ci și să asigure fiabilitatea și compatibilitatea pe termen lung cu întregul sistem de afișare.
Următorii factori trebuie luați în considerare înainte de cumpărare:
| Factorul de selecție | Considerații importante |
|---|---|
| Compatibilitate cu panoul LCD | Confirmați modelul LCD acceptat, rezoluția, tipul de interfață și formatul semnalului. |
| Tip semnal de intrare | Verificați configurația canalului LVDS, nivelul de tensiune și cerințele de transmisie. |
| Interfață de ieșire | Asigurați-vă că ieșirea TTL/RGB corespunde definiției conectorului panoului LCD. |
| Cerințe de putere | Verificați specificațiile privind tensiunea de funcționare și consumul de energie. |
| Condiții de mediu | Luați în considerare intervalul de temperatură, rezistența la vibrații și mediul de aplicare. |
| Suport de personalizare | Alegeți furnizori capabili să adapteze parametrii hardware și software. |
O greșeală comună în timpul integrării sistemului este selectarea unei plăci de conversie bazată numai pe aspectul conectorului. Două afișaje pot folosi conectori similari, dar au caracteristici electrice complet diferite. Potrivirea incorectă poate duce la imagini instabile, culori anormale sau deteriorarea hardware-ului.
Furnizorii profesioniști, cum ar fi SKY-TDM, oferă asistență tehnică pentru a ajuta clienții să identifice soluții de conversie potrivite în conformitate cu specificațiile de afișare și cerințele proiectului.
Când proiectează sau modernizează un sistem de afișare, inginerii se pot gândi dacă să conecteze direct controlerul la un panou LCD compatibil sau să folosească o soluție de conversie a semnalului. Înțelegerea diferențelor îi ajută pe producători să ia decizii mai bune.
| Element de comparație | Conexiune LCD directă | Placă de conversie a semnalului LVDS în TTL |
|---|---|---|
| Flexibilitate hardware | Limitat la tipurile de interfață care se potrivesc | Suportă conexiunea între diferite interfețe |
| Upgrade de produs | Poate necesita schimbarea controlerului | Permite hardware-ului existent să continue să funcționeze |
| Costul de dezvoltare | Mai mare atunci când este necesară reproiectarea | Mai scăzut, deoarece sistemele existente pot fi reutilizate |
| Timpul de inginerie | Ciclu de dezvoltare mai lung | Proces de integrare mai rapid |
| Domeniu de aplicare | Potrivit pentru noi sisteme de potrivire | Ideal pentru upgrade-uri și proiecte personalizate |
Pentru produsele noi cu componente complet adaptate, conexiunea directă poate fi o opțiune potrivită. Cu toate acestea, pentru upgrade-uri de echipamente, proiecte de înlocuire și aplicații industriale personalizate, o placă de conversie a semnalului LVDS în TTL oferă o mai mare flexibilitate.
Această tehnologie este deosebit de valoroasă atunci când producătorii trebuie să mențină structurile existente ale produselor, îmbunătățind în același timp performanța afișajului sau prelungind durata de viață a echipamentului.
O placă de conversie a semnalului LVDS la TTL este un dispozitiv electronic de interfață care convertește semnalele de afișare LVDS în semnale TTL/RGB. Permite controlerelor de ieșire LVDS să comunice cu panourile LCD compatibile cu TTL.
Echipamentele industriale folosesc adesea generații diferite de tehnologie de afișare. Plăcile de conversie rezolvă problemele de compatibilitate dintre controlere și panouri LCD, reducând cerințele de reproiectare și îmbunătățind flexibilitatea sistemului.
Nu. Diferitele panouri LCD au rezoluții, parametri de sincronizare, definiții ale conectorilor și cerințe electrice diferite. O placă de conversie adecvată trebuie să se potrivească cu modelul de afișaj specific și specificațiile sistemului.
Potrivirea incorectă poate duce la pâlpâirea ecranului, lipsa culorilor, afișarea anormală a imaginii, funcționarea instabilă sau posibila deteriorare a componentelor conectate. Verificarea tehnică corespunzătoare este esențială înainte de instalare.
Da. SKY-TDM acceptă soluții de afișare industriale personalizate în funcție de cerințele clientului, inclusiv configurarea interfeței, compatibilitatea cu LCD-ul și ajustările specifice aplicației.
Această tehnologie este utilizată pe scară largă în automatizări industriale, echipamente medicale, sisteme de transport, dispozitive încorporate, panouri de control și alte aplicații care necesită integrare fiabilă a afișajului.
O placă de conversie a semnalului LVDS în TTL joacă un rol important în rezolvarea provocărilor legate de compatibilitatea afișajelor în sistemele industriale moderne. Prin conversia semnalelor LVDS în ieșiri TTL, permite producătorilor să conecteze diferite generații de hardware, să simplifice upgrade-urile produselor, să reducă costurile de dezvoltare și să îmbunătățească flexibilitatea sistemului.
Pentru inginerii care lucrează la echipamente industriale, selectarea soluției corecte de conversie necesită o analiză atentă a specificațiilor LCD, compatibilitatea semnalului, mediul de operare și cerințele de personalizare. O placă de conversie fiabilă ar trebui să ofere transmisie stabilă, compatibilitate puternică și performanță pe termen lung.
SKY-TDMeste specializată în soluții de afișare industrială și oferă produse fiabile LVDS la TTL Signal Conversion Board, concepute pentru diferite cerințe ale aplicațiilor. Cu experiență tehnică profesională și capabilități de asistență personalizate, SKY-TDM ajută clienții să obțină o integrare eficientă și stabilă a afișajului.
Dacă sunteți în căutarea unei soluții de încredere de placă de conversie a semnalului LVDS în TTL pentru proiectul dvs. de afișare industrială, SKY-TDM vă poate oferi asistență profesională și opțiuni personalizate. Vă rogcontactaţi-neastăzi pentru a discuta cerințele dvs. și pentru a găsi soluția potrivită de conversie a afișajului pentru aplicația dvs.
