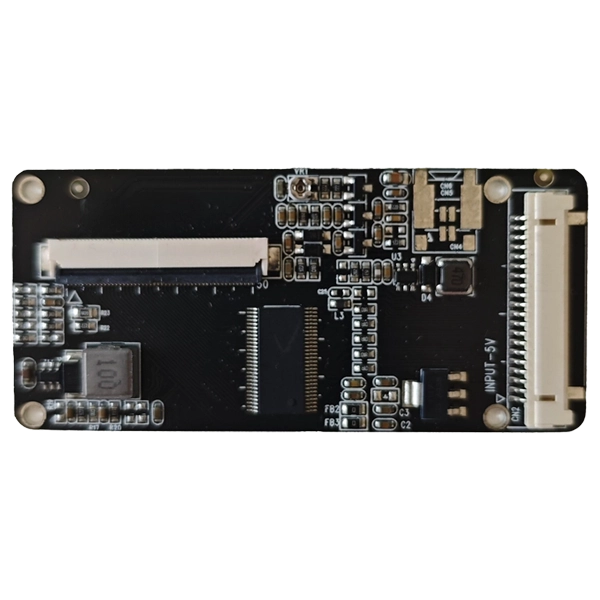

Placă de conversie a semnalului LVDS în TTL

Pe măsură ce panourile LCD industriale continuă să evolueze, multe sisteme încorporate necesită o conversie fiabilă a semnalului între diferite interfețe de afișare. SKY-TDMPlacă de conversie a semnalului LVDS în TTLoferă o soluție profesională pentru inginerii care trebuie să conducă panouri LCD TTL/RGB TFT prin ieșiri LVDS, menținând în același timp calitatea excelentă a imaginii și stabilitatea sistemului, toate în același timp reducând costurile totale.

Proiectată special pentru medii industriale, această placă convertor integrează managementul de înaltă eficiență a energiei, aspectul optimizat al PCB-ului și componente de calitate industrială pentru a asigura o funcționare stabilă în condiții solicitante. În comparație cu alternativele de calitate pentru consumatori, oferă performanțe superioare EMC (Compatibilitate Electromagnetică), emisii EMI (Interferențe Electromagnetice) mai scăzute, o durată de viață mai lungă și o compatibilitate mai mare cu modulele LCD industriale.

Fie că integrează un nou LCD în echipamentele existente sau modernizează sistemele vechi, această placă scurtează efectiv timpul de dezvoltare și simplifică integrarea sistemului.

Proiectat pentru fiabilitate industrială pe termen lung

Spre deosebire de plăcile de dezvoltare standard, această placă de conversie a semnalului LVDS la TTL a fost optimizată pentru funcționarea continuă în medii industriale.

Acesta include:

- Design PCB de calitate industrială

- Arhitectură de intrare LVDS stabilă

- Ieșire LCD TTL/RGB cu 50 de pini

- Design de alimentare cu zgomot redus

- Driver de iluminare de fundal LED de înaltă eficiență

- Tensiune VCOM reglabilă

- Performanță EMC excelentă

- Consum redus de energie

- Integritate semnal de mare viteză

- Componente cu ciclu lung de viață

Designul mecanic compact îl face potrivit și pentru produsele încorporate unde spațiul de instalare este limitat.

Caracteristici cheie

Stabilitatea semnalului la nivel industrial

Rutarea diferenţială atent optimizată minimizează distorsiunea semnalului şi asigură o transmisie stabilă a imaginii.

Performanță EMC excelentă

Dispunerea PCB-ului și designul puterii reduc interferențele electromagnetice, facilitând certificarea echipamentelor industriale.

Compatibilitate ridicată

Suportă o gamă largă de panouri LCD TFT industriale folosind interfețe TTL/RGB cu 50 de pini.

Management eficient al energiei

Circuitul integrat de putere de înaltă eficiență reduce generarea de căldură și îmbunătățește fiabilitatea generală.

Circuit VCOM reglabil

Permite inginerilor să ajusteze performanța afișajului pentru diferite panouri LCD.

Driver stabil pentru iluminare de fundal LED

Oferă luminozitate constantă cu stabilitate excelentă pe termen lung.

Integrare ușoară a sistemului

Conectorii standard simplifică instalarea și scurtează ciclurile de dezvoltare a produsului.

Specificații tipice

Interfață TTL FFC 50 PIN T-CON

HRS DF14-20/DF19-20 LVDS Interfață

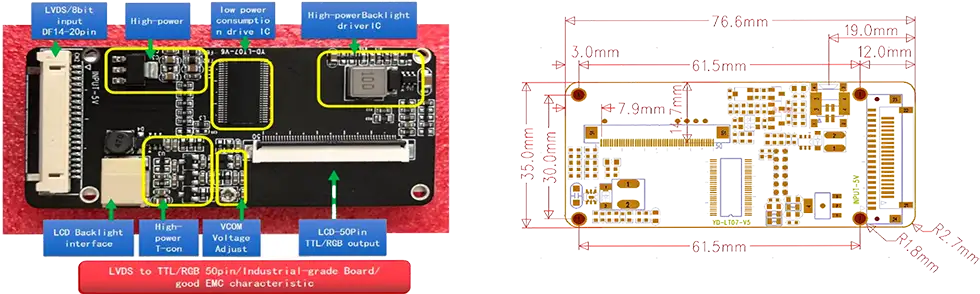

Dimensiuni

Aplicații

Această placă este adaptată pentru aplicații industriale și este foarte potrivită pentru medii industriale solicitante, cum ar fi HMI-uri industriale, echipamente industriale, aparate de loterie și dispozitive medicale.

În prezent, acest produs acceptă semnale specifice de interfață. Dacă aveți nevoie de semnale de interfață diferite, vă rugăm să furnizați specificațiile interfeței LCD și vom reproiecta placa în consecință pentru a răspunde nevoilor dumneavoastră.

Când să utilizați această placă față de conexiune directă la panoul LVDS

Când aveți nevoie de această placă de conversie?

Majoritatea panourilor LCD industriale folosesc astăzi interfețe LVDS sau eDP. Cu toate acestea, multe modele de echipamente vechi și anumite module de afișare specializate necesită încă semnale TTL/RGB (RGB paralel). Iată când aveți nevoie de această placă:

Folosiți această placă dacă:

- Sistemul dvs. emite semnale LVDS, dar panoul LCD necesită intrare TTL/RGB

- Aveți un panou de afișare vechi cu o interfață TTL cu 50 de pini

- Actualizați un sistem, dar păstrați un panou TTL existent

- Trebuie să testați sau să validați panourile TTL folosind surse de semnal LVDS

Conexiunea directă LVDS este suficientă dacă:

- Atât sursa, cât și panoul folosesc LVDS (nu este nevoie de conversie)

- Panoul dvs. are intrări eDP sau HDMI

- Proiectați un nou sistem cu panouri de interfață moderne

Această placă este concepută special pentru scenariul de conversie --- permițând inginerilor să refolosească panourile TTL existente cu calculatoare industriale mai noi echipate cu LVDS sau controlere încorporate.

Avantajele ingineriei

Rezolvăm provocările din lumea reală cu care se confruntă clienții OEM în timpul integrării LCD. Prin sprijinirea conversiei între diverse surse de ieșire LVDS și panouri LCD TTL specifice cu 50 de pini, eliminăm necesitatea reproiectării sistemului. Placa are o arhitectură de alimentare independentă care minimizează fluctuațiile de tensiune pentru a spori stabilitatea generală a produsului, în timp ce rutarea PCB-ului de calitate industrială îmbunătățește semnificativ performanța EMC și reduce interferența sistemului. În plus, oferim personalizare cuprinzătoare; pur și simplu furnizați cerințele dvs. pentru definițiile interfeței, tipurile de conector și pozițiile orificiilor de montare și vă vom oferi un design complet care se potrivește perfect cu echipamentul dvs.

De ce să alegeți noi

Alegerea noastră înseamnă mai mult decât achiziționarea unei plăci de conversie a semnalului LVDS în TTL --- sunteți în parteneriat cu un aliat ingineresc experimentat în integrarea display-urilor industriale.

Oferim soluții complete, unice, care includ dezvoltare personalizată OEM și ODM, evaluarea compatibilității LCD, personalizarea cablurilor, optimizarea firmware-ului, prototiparea în loturi mici, capabilitățile de producție în masă, inspecția strictă a calității și disponibilitatea produselor pe termen lung. Abordarea noastră all-in-one ajută la eliminarea riscurilor inutile de calitate asociate adesea cu aprovizionarea de la mai mulți furnizori.

FAQ

Î1: Ce panouri LCD sunt compatibile cu această placă de conversie a semnalului LVDS în TTL?

R: Placa are suport extins pentru panouri LCD TTL/RGB cu 50 de pini, cu aceeași definiție de pinout.

Î2: Conectorul poate fi personalizat?

A: Da. Tipul conectorului, alocarea pinii, lungimea cablului și definiția interfeței pot fi toate personalizate complet.

Î3: Placa acceptă rezoluții diferite?

A: Da. Oferim configurații hardware și firmware corespunzătoare, adaptate la diferite rezoluții LCD și cerințe de sincronizare.

Î4: Acest produs este potrivit pentru medii industriale?

A: Absolut. Proiectată cu componente de calitate industrială și optimizată pentru performanța EMC (Compatibilitate Electromagnetică), această placă este construită pentru o funcționare continuă și stabilă.

Î5: Puteți furniza cabluri LVDS potrivite?

A: Da. Oferim ansambluri complete de cabluri, inclusiv cabluri LVDS, cabluri de iluminare din spate, cabluri de alimentare și cablaje personalizate.

Î6: Oferiți asistență tehnică?

A: Da. Echipa noastră de ingineri este disponibilă pentru a vă ajuta cu evaluarea compatibilității LCD, depanarea interfeței și integrarea sistemului.

Î7: Care este timpul obișnuit de livrare?

R: Modelele standard au de obicei un termen de livrare de 2 până la 3 săptămâni. Pentru proiectele personalizate, timpul de livrare depinde de complexitatea designului.

Î8: Este disponibilă evaluarea eșantionului?

A: Da. Încurajăm cu căldură comenzile de mostre pentru verificarea tehnică înainte de producția în masă.

Q9: Oferiți garanții de aprovizionare pe termen lung?

A: Da. Pentru proiectele industriale, susținem cicluri lungi de viață a produselor și asigurăm planificarea aprovizionării pe termen lung ori de câte ori este posibil.

Î10: Poate această placă să accepte atât intrarea LVDS cu un singur canal, cât și cu două canale?

R: Versiunea standard acceptă intrare LVDS cu un singur canal (8 biți). Pentru cerințele de intrare LVDS cu două canale, putem personaliza designul plăcii în funcție de sincronizarea specifică a panoului LCD și specificațiile conectorului. Vă rugăm să furnizați numărul modelului panoului sau definiția interfeței pentru evaluare.
