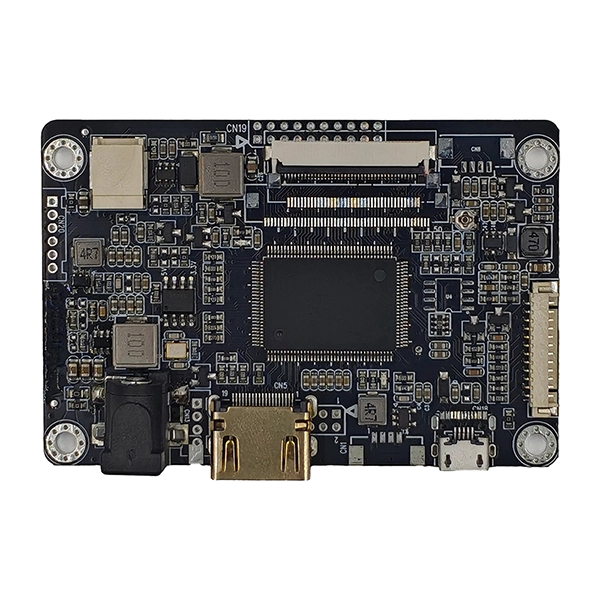

Selectarea unui controler de afișare pentru echipamente industriale necesită mai mult decât simpla conversie a semnalelor video. Stabilitatea pe termen lung, compatibilitatea cu diferite panouri LCD, personalizarea flexibilă și suportul tehnic de încredere sunt la fel de importante. SKY-TDMPlacă AD cu interfață HDMI la TTLa fost dezvoltat special pentru producătorii OEM care caută o soluție fiabilă de control al afișajului pentru LCD-uri TFT industriale.
Proiectat în jurul unei arhitecturi de calitate industrială, acest controler convertește semnalele HDMI standard în ieșire TTL/RGB, permițând sistemelor moderne încorporate să conducă o gamă largă de panouri LCD TFT. Placa acceptă diverse interfețe TTL, inclusiv diferite configurații FPC, tensiuni de alimentare reglabile ale panoului, control integrat al luminii de fundal cu LED și parametri de sincronizare personalizabili, făcându-l potrivit atât pentru module LCD standard, cât și personalizate.
Spre deosebire de plăcile de control de afișare pentru consumatori, această soluție este proiectată pentru funcționare continuă în medii industriale solicitante. Gestionarea stabilă a energiei, integritatea optimizată a semnalului și rutarea PCB proiectată cu atenție minimizează EMI și asigură o transmisie fiabilă a imaginii chiar și în aplicații zgomotoase din punct de vedere electric.
Pentru producătorii de echipamente, flexibilitatea dezvoltării este la fel de importantă. SKY-TDM oferă personalizare firmware, reglarea parametrilor afișajului, proiectarea cablului, modificările conectorului, personalizarea OSD, configurarea logo-ului și optimizarea afișajului în funcție de cerințele clientului. Indiferent dacă integrează un terminal portabil de 5 inchi sau un panou de operare industrial mai mare, inginerii pot reduce reproiectarea hardware-ului, accelerând în același timp dezvoltarea produsului.
Susținuți de experiența SKY-TDM în soluțiile industriale LCD, clienții beneficiază de asistență tehnică cuprinzătoare de la selecția panourilor până la producție, asigurând compatibilitatea, ciclurile lungi de viață ale produselor și furnizarea stabilă pentru proiectele industriale.
- Stabilitate pură de calitate industrială:Gestionarea optimizată a puterii și designul circuitului anti-EMI rezistă interferențelor din mediul industrial, susținând o funcționare stabilă 24/7 fără distorsiuni ale ecranului sau întreruperea semnalului.

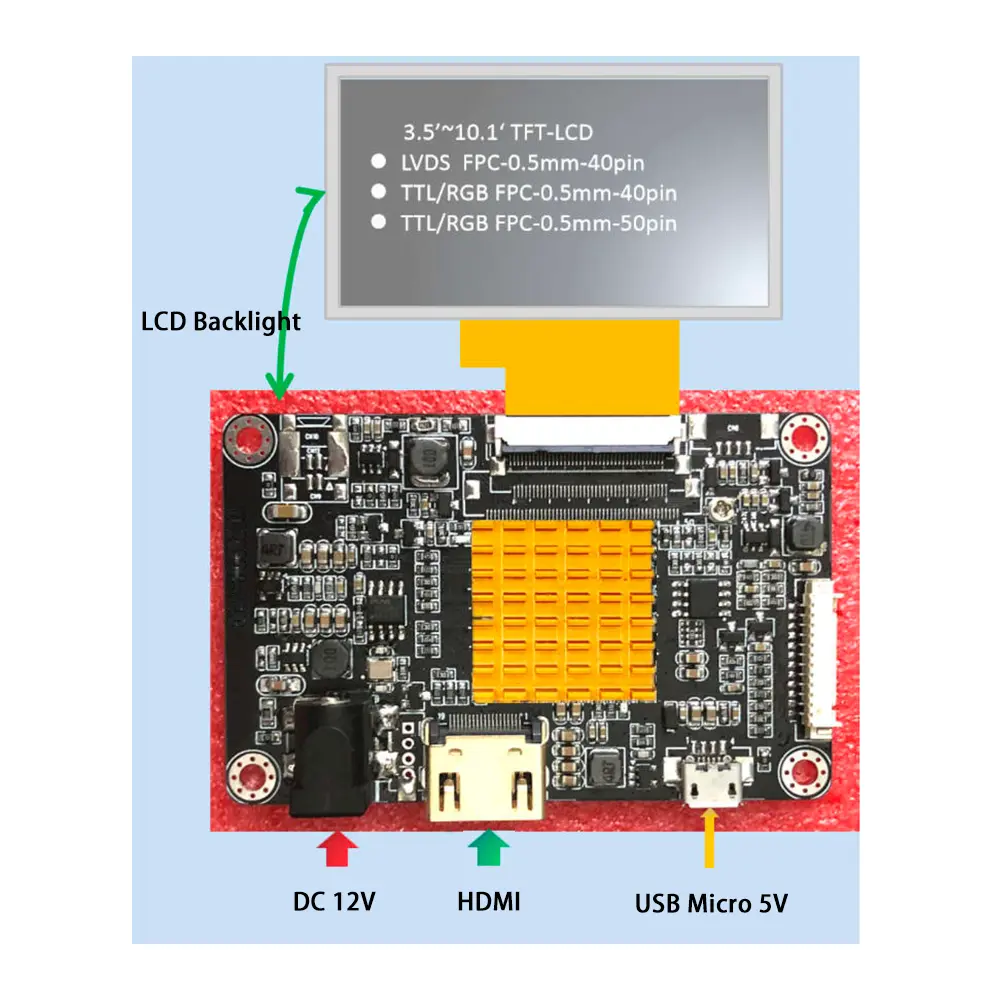

- Conversie HDMI-TTL Plug-and-Play:Reunește sursele moderne de semnal HDMI și ecranele tradiționale TTL/RGB TFT, compatibile cu gazdele de control industrial, sistemele încorporate și dispozitivele PC.
- Design reglabil cu dublă tensiune:Tensiune de ieșire a panoului de 3,3 V/5 V comutabilă liber, adaptându-se la diferite specificații ale panoului LCD TFT fără module adaptoare suplimentare.
- Driver de iluminare de fundal integrat:Circuitul de control profesional al luminii de fundal cu LED-uri la bord acceptă ajustarea luminozității, eliminând necesitatea modulelor externe de comandă pentru iluminare din spate și simplificând cablarea sistemului.

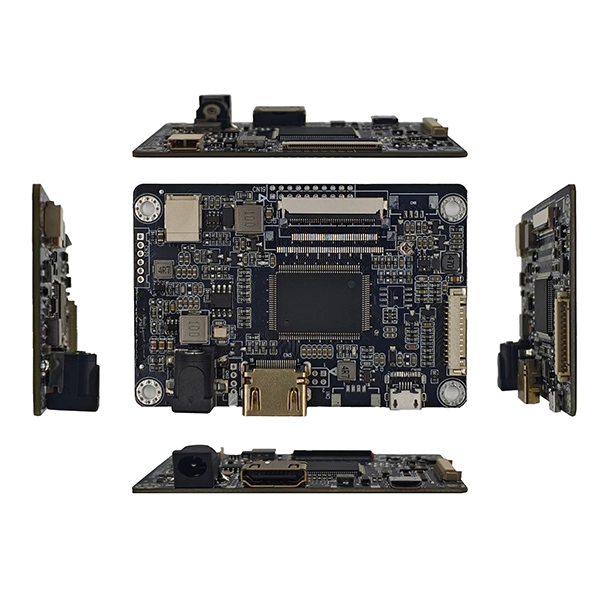

- Aspect încorporat ultracompact:Structura PCB miniaturizată este special concepută pentru echipamentele încorporate cu spațiu limitat, maximizând utilizarea spațiului din carcasele clienților.
- Flexibilitate completă de personalizare:Acceptă reglarea personalizată a firmware-ului, modificarea logo-ului de pornire, ajustarea meniului OSD și calibrarea parametrilor de afișare pentru a se potrivi cerințelor exclusive ale proiectului.
Această placă AD cu interfață HDMI la TTL este utilizată pe scară largă în scenarii de afișare încorporate în diverse industrii care necesită factori de formă compacti și fiabilitate ridicată. Domeniile cheie de aplicare includ:
- Panouri de control compacte pentru HMI și PLC-uri industriale
- Instrumente portabile de diagnostic și testare medicală
- Module de afișare pentru automatizarea clădirilor și monitorizarea securității
- Dispozitive de control inteligente în miniatură și terminale industriale portabile
Proiectat în primul rând pentru echipamente la scară mică, acesta servește drept soluție perfectă de afișare HDMI-to-TTL.
| Caracteristica | Caietul de sarcini |
| Intrare video | HDMI |
| Ieșire LCD | TTL/RGB/LVDS |
| Tensiunea panoului | 3,3/5V |
| Controlul luminii de fundal | Driver LED integrat |
| Alimentare electrică | Intrare DC largă 8~18V |
| OSD | Tastatură externă acceptată |
| Firmware | Personalizabil |
| Temperatura de operare | -20°C până la 80°C |
| Pin | Semnal | Pin | Semnal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | AȘTEPTARE |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Semnal | Pin | Semnal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MOD |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Semnal | Pin | Semnal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Semnal | Pin | Semnal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Semnal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Oferim personalizare tehnică țintită pentru producătorii de echipamente industriale pentru a rezolva provocările personalizate de integrare a afișajului, susținând personalizarea întregului proces de la hardware la software:
- Personalizarea parametrilor de afișare:Parametrii de sincronizare LCD personalizați, adaptarea rezoluției și optimizarea ratei cadrelor de afișare.
- Interfață UI personalizată:Sigle exclusive de pornire, animații de pornire și modificări ale meniului OSD (Afișare pe ecran).
- Optimizare putere și iluminare de fundal:Reglarea curbei de luminozitate de fundal și optimizarea secvenței de pornire.
- Potrivire interfață și cablu:Potrivire personalizată pentru cablurile de semnal TTL/RGB și conectorii FPC.
- Branding și software exclusiv:Imprimare sigla prin serigrafie PCB, ambalare cu etichetă privată și dezvoltare exclusivă a firmware-ului.

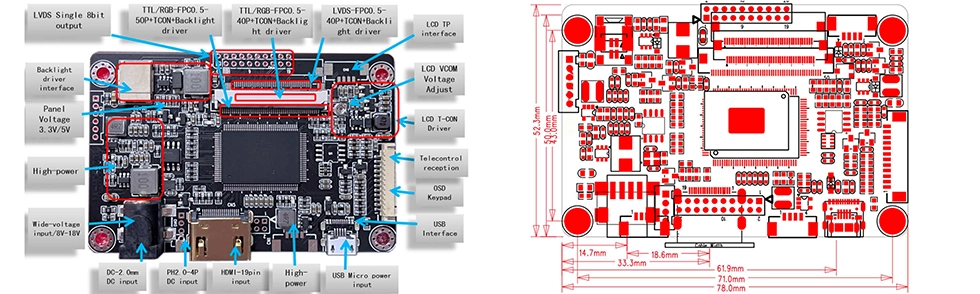

- Adaptarea structurii mecanice:Adaptarea structurii mecanice și pozițiile personalizate ale orificiilor de montare.
R: Placa acceptă o gamă largă de panouri LCD TTL/RGB TFT. Echipa noastră de ingineri poate configura firmware-ul pe baza modelului dvs. LCD specific.
A: Da. Oferim servicii de firmware personalizate, care acoperă parametrii de sincronizare, rezoluția, siglele de pornire, orientarea afișajului și setările OSD (On-Screen Display).
A: Da. Dispune de un driver de iluminare de fundal LED integrat, care simplifică semnificativ integrarea sistemului.
A: Absolut. Este conceput special pentru funcționare industrială pe termen lung, oferind un management stabil al energiei și transmisie fiabilă a semnalului.
A: Da. Acceptăm personalizarea firmware-ului pentru LCD-uri TFT de diferite dimensiuni și rezoluții.
A: Da. Putem furniza clienților cabluri HDMI, cabluri LVDS, panglici FPC și cablaje personalizate.
A: Da. Oferim etichetare privată, marcaje personalizate pe matase PCB, ambalaje personalizate și servicii exclusive de firmware.
R: Este utilizat pe scară largă în automatizări industriale, echipamente medicale, instrumente de laborator, transport, sisteme încorporate, chioșcuri și dispozitive de control inteligente.
