Fiabilitatea firmware-ului este la fel de importantă ca și calitatea hardware-ului în sistemele de afișare industriale. TheProgramator USB-RTD de mare viteză pentru placa de driver LCDeste dezvoltat special pentru programarea circuitelor integrate pentru controler de afișare din seria Realtek RTD, oferind o soluție eficientă pentru descărcarea firmware-ului, producția în loturi, depanarea și upgrade-urile pe teren.
Conceput pentru producătorii de plăci de control LCD, producătorii de echipamente OEM și echipele de inginerie, acest programator reduce semnificativ timpul de programare, asigurând în același timp integritatea firmware-ului în fiecare lot de producție. Este partenerul ideal pentru soluțiile de afișare industrială personalizate.
Spre deosebire de programatorii de uz general, programatorul USB-RTD este optimizat pentru platformele de controler de afișare Realtek RTD, permițând o comunicare stabilă cu plăci de control personalizate în timpul dezvoltării și producției de software.
Indiferent dacă se programează un singur prototip sau se produc în serie mii de plăci de control, programatorul USB-RTD de mare viteză pentru placa de driver LCD oferă performanțe stabile și de încredere pe tot parcursul procesului de fabricație.
Fluxurile de lucru tipice ale liniei de producție includ:
- Descărcare de firmware
- Verificare software
- Testare funcțională
- Programare in productie in masa
- Gestionarea versiunilor de firmware
- Verificarea consistenței lotului
Conexiunea sa stabilă de comunicație minimizează ratele de eșec în programare și reduce semnificativ intervenția operatorului.
Mecanismul nostru optimizat de comunicare reduce semnificativ timpul de descărcare a firmware-ului, crescând efectiv debitul de producție, menținând în același timp stabilitatea programării.
Dezvoltat în principal pentru programarea firmware-ului cipurilor de control de afișare din seria Realtek RTD, asigurând o compatibilitate perfectă cu plăcile de driver LCD personalizate.

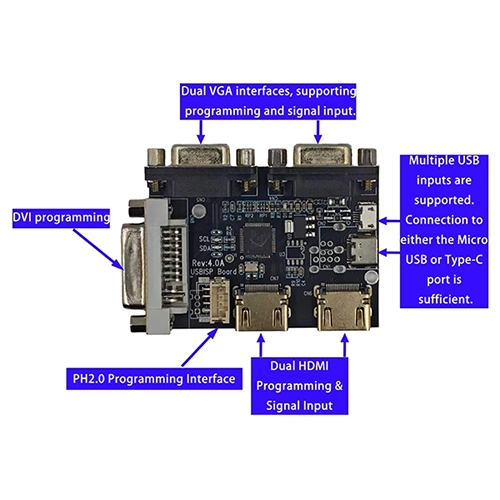

Programatorul nostru acceptă diverse opțiuni de conectare pentru a satisface nevoile de dezvoltare inginerească și producție în masă. Acestea includ programare duală HDMI și intrare de semnal, interfețe duale VGA, interfață de programare DVI, interfață USB Type-C, interfață Micro USB și conectori de programare PH2.0. Acest design flexibil de interfață permite inginerilor să gestioneze cu ușurință diferite configurații ale plăcilor de control fără a fi nevoie să schimbe echipamentul de programare.
Pentru inginerii de cercetare și dezvoltare, programatorul nostru oferă o platformă foarte eficientă în timpul fazei de dezvoltare a plăcii de control. Acesta ajută inginerii să abordeze diverse sarcini, cum ar fi depanarea firmware-ului personalizat, verificarea compatibilității noilor panouri LCD, testarea diferitelor rezoluții de afișare, configurarea parametrilor de sincronizare, validarea funcțiilor de afișare înainte de producția în masă și efectuarea de upgrade-uri de firmware în timpul dezvoltării produsului. În cele din urmă, scurtează efectiv ciclurile de cercetare și dezvoltare și accelerează timpul de lansare pe piață pentru produse noi.
Programarea fiabilă a firmware-ului determină în mod direct eficiența de programare a afișajelor industriale. Utilizarea unui programator de mare viteză USB-RTD dedicat pentru placa de driver LCD ajută la îmbunătățirea eficienței programării, asigură compatibilitatea perfectă cu plăcile de driver bazate pe cip RTD, minimizează erorile de programare, simplifică întreținerea produsului și, în cele din urmă, crește productivitatea clienților.
Programatorul de mare viteză USB-RTD urmează un flux de lucru simplu care se integrează perfect în procesele dumneavoastră de dezvoltare și producție:
Pasul 1: Conexiune hardware
Conectați programatorul la computer prin cablu USB și conectați programatorul la placa de control LCD țintă folosind interfața HDMI, VGA, DVI sau PH2.0 --- în funcție de designul plăcii.
Pasul 2: Configurarea software-ului
Lansați software-ul de programare pe computer. Încărcați fișierul firmware (format .bin sau .hex) pregătit pentru panoul LCD specific și cerințele aplicației. Software-ul detectează automat modelul IC al controlerului RTD conectat.
Pasul 3: Programarea firmware-ului
Inițiază procesul de programare. Programatorul scrie firmware-ul în memoria flash a controlerului RTD IC cu verificări de verificare pentru a asigura integritatea datelor. Timpul tipic de programare variază de la5 până la 15 secundepe placă, în funcție de dimensiunea firmware-ului.
Pasul 4: Verificare și validare
După programare, sistemul verifică automat firmware-ul scris față de fișierul sursă. Un indicator de promovare/eșec confirmă programarea cu succes. Plăcile defecte sunt marcate pentru reluare --- reducând riscul ca plăcile defecte să ajungă la linia de producție.
Pasul 5: Integrarea liniei de producție
Pentru producția de masă, mai mulți programatori pot fi implementați pe stațiile de programare. Operatorii pot programa plăcile de control în secvență, fiecare placă durând de obicei mai puțin de 20 de secunde de la conectare până la finalizare.
| Metodă | Timp de programare pe placă | Ora de configurare | Potrivit pentru |
| Programator USB-RTD de mare viteză | 5-15 secunde | Sub 1 minut | Mostre de inginerie, producție în masă, upgrade-uri pe teren |
| ISP (programare în sistem) prin antetul de depanare | 15-30 de secunde | 3-5 minute | Depanare în faza de dezvoltare |
| Programator flash extern | 30-60 de secunde | 5-10 minute | Programare flash de pre-asamblare |
| Copiere manuală a firmware-ului (card SD) | 60-120 de secunde | 5-15 minute | Volum redus, numai întreținere |
Pentru o linie de producție care programează 500 de plăci de control pe zi, programatorul de mare viteză USB-RTD economisește aproximativ 2-4 ore de timp de programare în comparație cu metodele ISP --- îmbunătățind direct capacitatea de producție zilnică.
Programatorul de mare viteză USB-RTD pentru placa de driver LCD este proiectat în primul rând pentru plăci de driver industriale bazate pe cipuri RTD și nu este compatibil cu alte plăci de afișare sau de control tactil. Este utilizat pe scară largă în diferite scenarii, inclusiv producția de plăci de control LCD industriale, programarea firmware-ului pentru afișaje medicale, fabricarea de monitoare personalizate, dezvoltarea firmware-ului de inginerie, upgrade-urile software-ului din fabrică, stațiile de programare a liniei de producție, întreținerea produsului și serviciul post-vânzare și laboratoarele de verificare a controlerului de afișare.
| Caracteristica | Descriere |
| Tip produs | Programator USB-RTD de mare viteză pentru placa de driver LCD |
| IC țintă | Controler de afișare din seria Realtek RTD |
| Funcția primară | Programare și actualizare firmware |
| Modul de programare | Comunicare USB de mare viteză |
| Interfață | HDMI, VGA, DVI, USB Type-C, Micro USB, PH2.0 |
| Aplicație | Plăci de driver bazate pe cip RTD |
| Suport pentru dezvoltare | Depanare și verificare firmware |
| Suport de producție | Programare în lot |
R: Este proiectat pentru a programa și actualiza firmware-ul pentru circuitele integrate controler de afișare din seria Realtek RTD utilizate pe plăcile de driver LCD personalizate.
A: Da. Este potrivit pentru mostre de inginerie, producție pilot și producție de mare volum.
R: Programatorul acceptăHDMI, VGA, DVI, USB Type-C, Micro USB și PH2.0interfețe de programare, în funcție de designul plăcii de control.
A: Da. Poate fi utilizat pentru întreținerea firmware-ului, actualizările și întreținerea produsului atunci când este acceptat de placa de control țintă.
A: Da. Diferite versiuni de firmware pot fi programate pentru a se potrivi cu diferite rezoluții LCD, parametri de sincronizare și cerințe ale aplicației.
R: Este destinat circuitelor integrate de control de afișare din seria RTD acceptate, utilizate în soluțiile noastre personalizate de plăci de control LCD. Vă rugăm să ne contactați cu modelul plăcii de control pentru confirmarea compatibilității.
A: Da. Firmware-ul specific clientului poate fi programat și verificat înainte de expediere, asigurându-se că plăcile sunt gata pentru integrare imediată.
A: Da. Echipa noastră de ingineri oferă îndrumări pentru programarea firmware-ului, suport pentru integrarea plăcii de control și asistență tehnică pe tot parcursul ciclului de viață al proiectului.
A: Da. Mai mulți programatori USB-RTD pot fi conectați la diferite PC-uri sau la un singur PC cu lățime de bandă USB suficientă. Fiecare programator funcționează independent, permițând programarea în paralel a mai multor plăci de control simultan --- ideal pentru liniile de producție cu volum mare.
R: Programatorul include mecanisme de protecție pentru a preveni scrierile incomplete de firmware. Dacă apare o întrerupere, circuitul integrat al controlerului RTD poate fi reprogramat de la început. Nu este necesară nicio procedură specială de recuperare --- pur și simplu reconectați și reporniți procesul de programare.
Căutați un programator de încredere pentru plăci de driver bazate pe cip RTD?
Indiferent dacă aveți nevoie de dezvoltare de prototipuri, programare în producție de masă sau o soluție completă de afișare, echipa noastră de ingineri este gata să vă asiste.
Simțiți-vă liber să discutați oricând despre cerințele proiectului dumneavoastră cu noi și vă vom oferi o soluție cuprinzătoare, adaptată proiectului dumneavoastră.
