Placă de conversie LVDS la EDP pentru afișaje LCD industriale

Multe dispozitive industriale continuă să folosească controlere grafice LVDS fiabile, în timp ce panourile LCD mai noi adoptă din ce în ce mai mult interfața Embedded DisplayPort (eDP). Înlocuirea întregii platforme de control este adesea costisitoare și consumatoare de timp. ThePlacă de conversie LVDS la EDP pentru afișaje LCD industrialede la SKY-TDM oferă o soluție eficientă de migrare prin conversia semnalelor video LVDS standard în ieșire eDP, permițând producătorilor OEM să integreze panouri LCD moderne fără a-și reproiecta arhitectura hardware existentă.

Proiectată special pentru aplicații industriale, această placă de convertizor compactă oferă transmisie stabilă a semnalului, compatibilitate excelentă și fiabilitate pe termen lung pentru echipamente de automatizare, dispozitive medicale, sisteme de transport, computere încorporate și terminale inteligente.

Modernizați hardware-ul existent fără a vă înlocui controlerul

Multe produse industriale rămân în funcțiune timp de 10-15 ani, în timp ce tehnologia LCD evoluează mult mai rapid. Pe măsură ce panourile LVDS devin mai puțin disponibile și afișajele eDP devin standardul industriei, producătorii se confruntă cu provocări tot mai mari de aprovizionare.

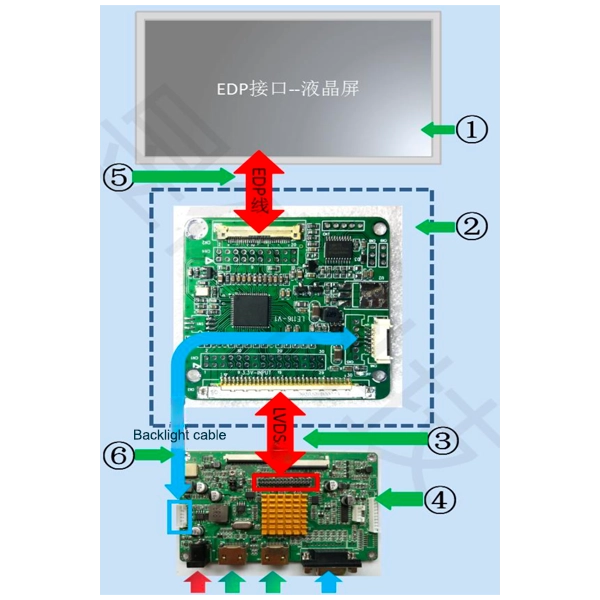

În loc să reproiecteze întreaga platformă încorporată, placa de conversie SKY-TDM acționează ca o punte de interfață inteligentă între controlerul LVDS existent și cele mai recente module LCD eDP.

Această abordare reduce semnificativ costurile de inginerie, scurtează ciclurile de dezvoltare și vă protejează investiția hardware existentă.

Indiferent dacă actualizați echipamente industriale sau proiectați un nou produs în jurul unei platforme de procesoare existente, această placă de conversie oferă o soluție de afișare fiabilă și scalabilă.

Construit pentru fiabilitatea industrială

Mediile industriale cer mult mai mult de la o placă convertor decât simpla conversie a semnalului. Pentru a asigura o funcționare fiabilă pe termen lung, fiecare placă de convertizor este construită cu componente electronice de calitate industrială și are un aspect optimizat PCB (Placă de circuit imprimat).

Repere în inginerie:

- Recepție stabilă a semnalului diferențial LVDS

- Transmitere de ieșire a semnalului eDP de mare viteză

- Potrivire optimizată a impedanței

- Design scăzut EMI (interferență electromagnetică).

- Secvențiere fiabilă a puterii

- Componente de calitate industrială la temperatură

- Design PCB compact (măsurând doar 50 × 50 mm)

- Consum redus de energie

- Stabilitate excelentă pe termen lung

Aceste caracteristici ajută la menținerea calității superioare a imaginii în timpul funcționării continue, minimizând în același timp probleme precum pâlpâirea ecranului, pierderea semnalului sau anomaliile de sincronizare.

Compatibilitate LCD flexibilă

Diferiții producători de LCD au adesea parametri de sincronizare, pinouts și cerințe de inițializare diferiți. În loc să oferim doar soluții standard fixe, lucrăm îndeaproape cu clienții pentru a oferi suport de inginerie profesională pentru compatibilitatea personalizată cu LCD.

Serviciile de personalizare acceptate includ: configurarea rezoluției, optimizarea temporizării LCD, ajustarea parametrilor panoului eDP, programarea EDID (Extended Display Identification Data), personalizarea firmware-ului, optimizarea controlului luminii de fundal, adaptarea conectorilor, personalizarea cablului și asistența pentru integrarea mecanică.

Acest nivel ridicat de flexibilitate permite clienților OEM să integreze cu ușurință afișaje de la diverși producători de panouri cu costuri minime de reproiectare hardware.

Scenarii tipice de aplicare

Placa de conversie LVDS la EDP pentru ecrane LCD industriale este integrată pe scară largă în diverse domenii, inclusiv: HMI-uri de automatizare industrială, interfețe pentru mașini CNC, PC-uri industriale încorporate, echipamente de diagnosticare medicală, instrumente de laborator, sisteme de control feroviar, controlere de semnalizare digitală, chioșcuri cu autoservire, echipamente inteligente de producție, sisteme de transport inteligente, sisteme de viziune industrială și echipamente portabile de testare.

Amprenta sa compactă o face deosebit de potrivită pentru aplicații în care spațiul de instalare este limitat.

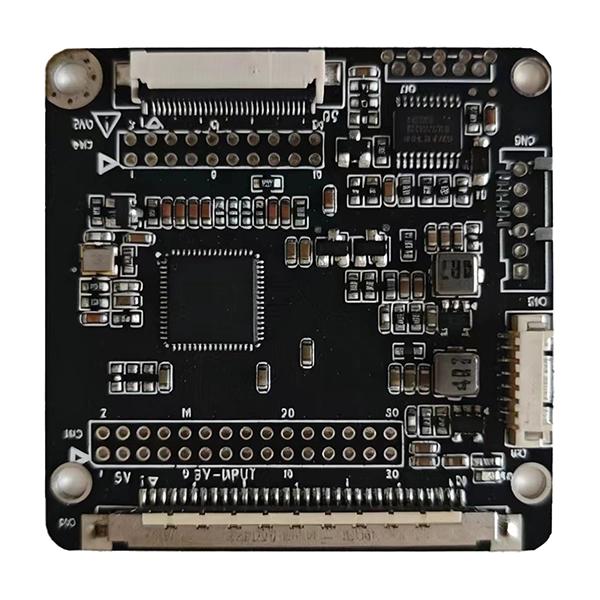

Specificatii tehnice

Interfață de intrare LVDS FI-XB30S

Interfață de intrare LVDS JST 2x15 Pin

FFC-30Pin-0.5mm Pitch eDP Interfață de ieșire

Interfață de ieșire JST 2x10 Pin eDP

Interfață de iluminare de fundal CVILUX cu 6 pini de 2,0 mm

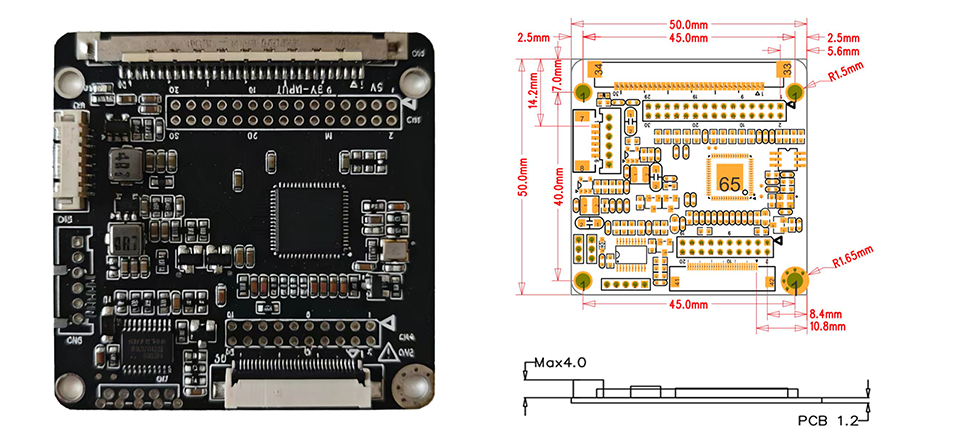

Dimensiuni

De ce să faceți upgrade de la panouri LCD LVDS la eDP?

Industria display-urilor face o tranziție constantă de la interfețele LVDS la eDP (Embedded DisplayPort). Iată de ce producătorii OEM fac schimbarea:

Lățime de bandă mai mare:eDP acceptă rezoluții și rate de reîmprospătare mai mari în comparație cu LVDS, permițând afișaje 4K și cu frecvență ridicată de cadre pe care LVDS nu le poate gestiona.

Mai puține cabluri:eDP utilizează mai puține linii de semnal decât LVDS, reducând complexitatea rutei interne a cablurilor și îmbunătățind performanța EMI.

Consum redus de energie:eDP funcționează la tensiuni mai mici și include funcții de economisire a energiei, ceea ce îl face ideal pentru echipamente alimentate cu baterii și eficiente din punct de vedere energetic.

Calitate mai bună a imaginii:eDP acceptă adâncimi de culoare mai mari și funcții avansate de procesare a imaginii, cum ar fi auto-împrospătarea panoului și rate de reîmprospătare variabile.

Disponibilitatea viitoare a panoului:Producătorii LCD elimină din ce în ce mai mult panourile LVDS în favoarea eDP. Actualizarea acum asigură furnizarea de panouri pe termen lung, fără a se baza pe modelele LVDS întrerupte.

Integrare simplificată:eDP utilizează conectori standard și cablare mai simplă, reducând timpul de asamblare și potențialele erori de conectare.

Pentru producătorii de echipamente industriale, migrarea către panourile eDP prin placa noastră de conversie oferă o cale practică către tehnologia modernă de afișare fără a înlocui controlerele existente.

Scenarii comune de migrație

Scenariul 1: Controller moștenit cu upgrade eDP Panel

Controlerul dvs. existent funcționează perfect, dar emite numai LVDS. Panoul LVDS original este întrerupt și sunt disponibile doar înlocuitori eDP. Instalați placa noastră de conversie între controlerul LVDS și noul panou eDP --- nu sunt necesare modificări de firmware la controlerul principal.

Scenariul 2: Dezvoltare de produse noi cu platforma de procesor existentă

Platforma procesorului dumneavoastră acceptă ieșirea LVDS, dar panoul LCD ideal pentru noul dumneavoastră produs utilizează eDP. În loc să reproiectați întreaga placă de bază, utilizați placa noastră de conversie pentru a reduce decalajul interfeței și a accelera timpul de lansare pe piață.

Scenariul 3: Achiziții cu panouri cu surse multiple

Pentru a reduce riscul lanțului de aprovizionare, trebuie să calificați mai mulți furnizori de panouri LCD --- unii care oferă LVDS, alții eDP. Cu placa noastră de conversie, puteți standardiza pe o singură ieșire a controlerului (LVDS) în timp ce aprovizionați în mod flexibil oricare dintre panourile de interfață.

Scenariul 4: Upgrade pe teren a echipamentelor instalate

Baza dvs. instalată de echipamente folosește panouri LVDS care devin din ce în ce mai dificil de găsit. Placa noastră de conversie permite echipelor de service să înlocuiască panourile LVDS defecte cu panouri eDP disponibile în timpul întreținerii pe teren, prelungind durata de viață a echipamentului fără upgrade costisitoare ale controlerului.

De ce să alegeți noi?

Alegerea furnizorului potrivit este la fel de importantă ca și selectarea hardware-ului potrivit. Spre deosebire de distribuitorii care pur și simplu livrează plăci standard, SKY-TDM oferă o colaborare inginerească completă pe parcursul proiectului dumneavoastră.

Avantajele noastre de bază

- Producator profesional de afisaj tactil

- Experiență vastă în integrarea display-urilor industriale

- Dezvoltare Firmware Personalizat

- Servicii de proiectare de cabluri personalizate

- Testare de compatibilitate LCD

- ISO 9001Certificarea Sistemului de Management al Calitatii

- ISO 13485Certificarea Sistemului de Management al Calității Dispozitivelor Medicale

- IATF 16949Certificarea Sistemului de Management al Calității Auto

- Prototiparea rapidă

- Aprovizionare stabilă pe termen lung

- Suport tehnic complet înainte și după producție

Echipa noastră de ingineri lucrează îndeaproape cu clienții OEM pentru a reduce riscurile de dezvoltare și pentru a accelera lansarea pe piață a produsului.

FAQ

Î1: Placa de conversie LVDS la EDP pentru afișaje LCD industriale poate suporta orice panou LCD eDP?

R: Majoritatea LCD-urilor eDP industriale pot fi acceptate după configurarea firmware-ului. Vă recomandăm să furnizați numărul de model LCD pentru evaluarea compatibilității.

Î2: Este disponibilă personalizarea firmware-ului?

A: Da. Parametrii de sincronizare, rezoluția, informațiile EDID și secvențele de inițializare pot fi toate personalizate.

Î3: Puteți furniza cabluri potrivite?

A: Absolut. Producem cabluri LVDS personalizate, cabluri eDP, cabluri FFC/FPC și cablaje complete.

Î4: Puteți ajuta la migrarea de la un afișaj LVDS învechit?

A: Da. Aceasta este una dintre cele mai comune aplicații pentru această placă de convertizor. Vă putem recomanda LCD-uri de înlocuire compatibile și putem configura convertorul în consecință.

Î5: Convertorul este potrivit pentru funcționare industrială continuă?

A: Da. Placa este proiectată utilizând componente de calitate industrială destinate funcționării pe termen lung și continuă.

Î6: Susțineți comenzi mici de prototip?

A: Da. Eșantioanele de inginerie sunt disponibile înainte de producția în masă.

Î7: Cât durează disponibilitatea produsului?

R: Proiectele industriale necesită adesea cicluri lungi de viață a produsului. Susținem aprovizionarea pe termen lung și gestionarea ciclului de viață pentru clienții OEM.

Î8: Placa acceptă atât intrarea LVDS cu un singur canal, cât și cu două canale?

A: Da. Placa acceptă atât configurații de intrare LVDS cu un singur canal (1 bandă) cât și cu două canale (2 benzi). Configurația corespunzătoare este setată în timpul personalizării firmware-ului pe baza cerințelor specifice ale controlerului și panoului.

Î9: Care este rezoluția maximă acceptată de această placă convertor?

R: Consiliul acceptă rezoluții de până la1920×1080 la 60 Hzpentru intrare LVDS cu un singur canal și până la2560×1440 la 60 Hzpentru intrare LVDS cu două canale, în funcție de specificațiile panoului și de calitatea cablului. Pentru panouri cu rezoluție mai mare, vă rugăm să contactați echipa noastră de ingineri pentru o evaluare a compatibilității.
