Atunci când echipamentele industriale au nevoie de intrări video flexibile și conectivitate fiabilă TFT LCD,Placă AD cu interfață 2-HDMI la LVDS TTLdinSKY-TDMoferă o soluție practică de control. Proiectat pentru integrarea display-urilor industriale, acceptă intrări HDMI duble, ieșiri LVDS și TTL, firmware configurabil și panouri LCD de la 7 la 32 inchi, ajutând dezvoltatorii OEM să simplifice integrarea hardware și să reducă efortul de dezvoltare.
Un controler de afișare trebuie să facă mai mult decât să convertească semnalele video. Trebuie să se potrivească cu interfața LCD, să mențină o transmisie stabilă a imaginii, să suporte sincronizarea necesară a panoului și să rămână de încredere pe tot parcursul ciclului de viață al echipamentului. ThePlacă AD cu interfață 2-HDMI la LVDS TTLeste conceput în jurul acestor cerințe practice. Acceptând două surse video HDMI și oferind interfețe de ieșire LVDS sau RGB TTL, oferă designerilor de echipamente o mai mare flexibilitate atunci când selectează panouri LCD TFT industriale. Firmware-ul său configurabil poate fi, de asemenea, adaptat la rezoluție, sincronizare, definiții de interfață, control al luminii de fundal, setări OSD și alte cerințe ale proiectului. Acest lucru face ca placa să fie potrivită pentru automatizări industriale, echipamente medicale, chioșcuri cu autoservire, semnalizare digitală, echipamente de transport și sisteme de afișare încorporate.
Cuprins
- Ce este o placă AD cu interfață TTL 2-HDMI la LVDS?
- De ce contează intrările HDMI duale în afișajele industriale?
- Cum îmbunătățesc ieșirile LVDS și TTL compatibilitatea LCD?
- Care sunt caracteristicile cheie de luat în considerare?
- Unde poate fi folosit acest controler de afișare?
- Cum simplifică integrarea afișajului OEM?
- Prezentare tehnică a plăcii de control
- Întrebări frecvente
- Obțineți o soluție de afișare industrială personalizată
Ce este o placă AD cu interfață TTL 2-HDMI la LVDS?
O placă AD de afișare, numită în mod obișnuit o placă de control LCD, acționează ca punct de conectare între o sursă video și un panou LCD. În echipamentele industriale, sursa video poate furniza un semnal HDMI, în timp ce panoul LCD TFT selectat poate necesita o interfață LVDS sau TTL. Controlerul traduce și procesează semnalul video de intrare, astfel încât să poată fi livrat către interfața LCD corespunzătoare.

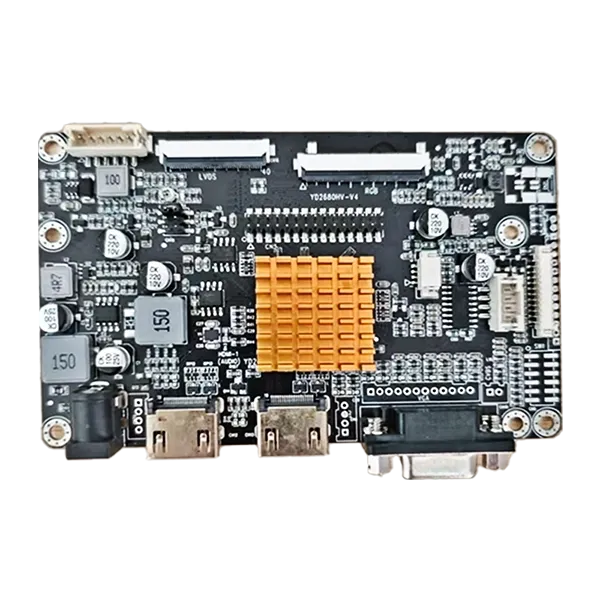

ThePlacă AD cu interfață 2-HDMI la LVDS TTLeste conceput special pentru acest tip de integrare. Acceptă două intrări video HDMI și poate oferi ieșire LVDS sau RGB TTL pentru panouri LCD TFT industriale compatibile. Conform specificațiilor produsului, acesta poate fi configurat pentru afișaje industriale TFT de la aproximativ 7 până la 32 inchi, în funcție de cerințele specifice ale panoului.
Pentru proiectele OEM, această abordare poate reduce necesitatea reproiectării întregii componente electronice a afișajului la schimbarea modelelor de panouri sau a configurațiilor echipamentelor. În schimb, inginerii pot selecta o configurație adecvată a controlerului și pot verifica rezoluția LCD-ului, sincronizarea, definiția interfeței și cerințele de alimentare.
De ce contează intrările HDMI duale în afișajele industriale?
Sistemele industriale folosesc din ce în ce mai multe surse video multiple. De exemplu, o mașină poate avea nevoie să afișeze informații de la un computer în timp ce primește și un semnal de la o cameră industrială, un sistem de inspecție, un computer încorporat sau o unitate de procesare secundară.
Un controler cu două intrări HDMI oferă o modalitate convenabilă de a conecta două surse video digitale și de a comuta între ele. Acest lucru poate face arhitectura sistemului mai flexibilă fără a necesita un dispozitiv de comutare extern suplimentar în fiecare aplicație.
- Surse video multiple:Două intrări HDMI oferă o mai mare flexibilitate a sistemului.
- Integrarea sistemului:Comutarea surselor video poate fi încorporată în arhitectura afișajului.
- Modernizări de echipamente:Sistemele existente pot fi adaptate la noile surse video bazate pe HDMI.
- Flexibilitatea designului:Inginerii pot construi sisteme de afișare în jurul diferitelor configurații de sursă.
Această caracteristică este utilă în special pentru sistemele HMI industriale, terminale de control, echipamente de inspecție, chioșcuri și alte produse în care flexibilitatea sursei de afișare este importantă.
Cum îmbunătățesc ieșirile LVDS și TTL compatibilitatea LCD?
Panourile LCD nu folosesc toate aceeași interfață electrică. Două interfețe întâlnite frecvent în aplicațiile TFT industriale sunt LVDS și TTL/RGB. Selectarea unei interfețe greșite a controlerului poate duce la incompatibilități, imagini instabile sau reproiectare suplimentară a hardware-ului.
Suportul atât LVDS, cât și TTL oferă designerilor de sisteme mai multe opțiuni atunci când selectează panouri LCD compatibile. Conexiunile LVDS ale controlerului includ perechi de semnale diferențiale dedicate, în timp ce interfața sa TTL oferă date RGB și semnale de sincronizare pentru panourile compatibile.
| Interfață | Funcție tipică | Valoarea de integrare |
|---|---|---|
| LVDS | Transmitere de date LCD diferenţială de mare viteză | Potrivit pentru multe panouri industriale TFT LCD |
| TTL / RGB | Date de afișare RGB paralel și semnale de sincronizare | Suportă panouri TFT compatibile cu interfață TTL |
| HDMI | Intrare sursă video digitală | Conexiune convenabilă la echipamente video moderne |
Inginerii ar trebui să confirme întotdeauna modelul LCD exact, rezoluția, parametrii de sincronizare, cerințele de tensiune, configurația conectorului și maparea pinului înainte de producție. Compatibilitatea interfeței depinde de specificația completă a panoului, mai degrabă decât de numele interfeței.
Care sunt caracteristicile cheie de luat în considerare?
Alegerea unui controler LCD industrial necesită mai mult decât verificarea dacă conectorii de intrare și de ieșire se potrivesc fizic. Specificațiile electrice, configurația firmware-ului, sincronizarea panoului, cerințele de iluminare de fundal și considerentele de alimentare pe termen lung pot afecta fiabilitatea proiectului.
Intrări video HDMI duale
Două intrări HDMI permit proiectanților de echipamente să conecteze mai multe surse video digitale și să selecteze sursa potrivită în funcție de cerințele sistemului.
Suport de ieșire LVDS și TTL
Suportul ambelor tipuri de ieșire extinde gama de panouri LCD TFT compatibile și poate reduce reproiectarea hardware atunci când un proiect OEM utilizează diferite configurații de afișare.
Configurație flexibilă a firmware-ului
Firmware-ul poate fi personalizat în funcție de rezoluția LCD, parametrii de sincronizare, definițiile interfeței, cerințele OSD, siglele de pornire și alte setări specifice aplicației. Acest lucru este deosebit de valoros pentru echipamentele OEM și ODM unde o configurație standard de controler poate să nu fie suficientă.
Design orientat industrial
Placa este destinată aplicațiilor industriale continue, cu considerente de proiectare concentrate pe procesarea stabilă a semnalului, reducerea interferențelor, disponibilitatea componentelor și funcționarea pe termen lung.
Integrare compactă
O placă de control dedicată poate simplifica arhitectura internă de afișare a echipamentelor încorporate, ajutând inginerii să gestioneze conexiunile LCD, controlul luminii de fundal, conversia semnalului și funcțiile de afișare aferente într-o platformă hardware definită.
Unde poate fi folosit acest controler de afișare?
Deoarece controlerul combină flexibilitatea de intrare HDMI cu opțiunile de ieșire LCD LVDS și TTL, poate servi o gamă largă de aplicații de afișare încorporate și industriale.
| Aplicație | De ce este util controlerul |
|---|---|
| Automatizare industrială | Conectează surse video digitale cu panouri de afișare TFT industriale |
| Echipament medical | Suportă configurații de afișare personalizate pentru echipamente specializate |
| Chioșcuri cu autoservire | Oferă intrare video flexibilă și integrare LCD încorporată |
| Digital Signage | Permite surselor de conținut bazate pe HDMI să conducă panouri LCD compatibile |
| Echipamente de transport | Suportă sisteme de afișare încorporate care necesită o funcționare stabilă |
| Sisteme încorporate | Oferă interfețe configurabile pentru design-uri de afișare specifice aplicației |
Configurația adecvată depinde de mediul de operare al echipamentului, modelul LCD, sursa video, rezoluția, spațiul mecanic și arhitectura de alimentare. Din acest motiv, verificarea inginerească ar trebui să fie finalizată înainte de producția în masă.
Cum simplifică integrarea afișajului OEM?
Integrarea afișajului poate deveni complicată atunci când un proiect OEM necesită ca panoul LCD, ecranul tactil, controlerul, cablurile, firmware-ul, iluminarea de fundal și structura mecanică să funcționeze împreună. O placă de control care poate fi configurată în jurul LCD-ului țintă poate reduce unele dintre aceste provocări de integrare.
SKY-TDM oferă servicii de inginerie de afișare care acoperă selecția LCD, configurarea controlerului, personalizarea ecranului tactil, lipirea optică, sticlă de acoperire, cabluri de interfață și cerințele aferente de integrare a afișajului. Sistemele sale de management al calității includ certificări ISO 9001, ISO 13485 și IATF 16949, în timp ce plăcile de control sunt supuse testării funcționale înainte de expediere, conform informațiilor despre produs ale companiei.
Pentru clienții OEM și ODM, suportul de inginerie poate include:
- Rezoluția LCD și configurația temporizării
- Maparea pinului LVDS și ajustarea timpului TTL
- Optimizare firmware
- Controlul luminii de fundal și al luminozității
- Configurarea limbii OSD
- Personalizarea logo-ului startup-ului
- Pinul cablului și configurația conectorului
- Cerințe de montaj mecanic
- Potrivire LCD și panou tactil
Această abordare integrată poate fi deosebit de valoroasă pentru proiectele în care compatibilitatea afișajului și disponibilitatea componentelor pe termen lung sunt considerații importante de proiectare.
Prezentare tehnică a plăcii de control
Următorul tabel rezumă caracteristicile importante ale acestei soluții de controler și explică relevanța lor practică în timpul dezvoltării sistemului de afișare.
| Specificație / Caracteristică | Configurație disponibilă | Beneficiul de inginerie |
|---|---|---|
| Intrări video | 2 × HDMI | Suportă mai multe surse video digitale |
| Ieșiri LCD | LVDS și TTL / RGB | Extinde opțiunile LCD compatibile |
| Gama de dimensiuni LCD | Aproximativ 7-32 inci | Potrivit pentru diverse formate de afișare industrială |
| Firmware | Configurabil | Acceptă parametrii de afișare specifici proiectului |
| Conector LVDS | JST 2×15 pin | Oferă conexiuni de semnal diferențial de afișare |
| LVDS FFC | 40 pini, 0,5 mm | Suporta conexiuni compatibile cu panoul LCD |
| TTL T-CON | FFC cu 50 de pini | Oferă conexiuni RGB și semnal de sincronizare |
| Interfață de iluminare de fundal | PH2.0 cu 6 pini | Suportă putere și control compatibil cu iluminarea de fundal |
Definițiile reale ale pinului și configurația electrică ar trebui verificate întotdeauna în raport cu fișa de date LCD țintă. De exemplu, interfața LVDS utilizează perechi de semnal TX diferențial, în timp ce interfața TTL include date RGB, DE, VS, HS, DCLK și semnale de control aferente. Maparea corectă a pinului este esențială pentru o integrare de succes.
Întrebări frecvente
1. Ce panouri LCD pot fi conectate la acest controler?
Controlerul poate fi configurat pentru o gamă largă de panouri LCD TFT industriale utilizând interfețe LVDS sau TTL compatibile. Panourile în intervalul de aproximativ 7–32 inch pot fi acceptate în funcție de modelul specific și de cerințele electrice. Furnizarea numărului de model LCD permite echipei de ingineri să verifice compatibilitatea.
2. Firmware-ul poate fi personalizat pentru un proiect OEM?
Da. Personalizarea firmware-ului poate acoperi rezoluția LCD, parametrii de sincronizare, definițiile interfeței, setările OSD, siglele de pornire și alte cerințe specifice proiectului.
3. Placa suportă ambele panouri LCD LVDS și TTL?
Da. Controlerul este proiectat pentru a oferi atât opțiuni de ieșire LVDS, cât și RGB TTL, permițându-i să suporte diferite configurații industriale TFT LCD compatibile.
4. Pot fi conectate două surse HDMI în același timp?
Placa oferă două interfețe de intrare HDMI, permițând încorporarea a două surse video digitale compatibile în sistemul de afișare cu selecția sursei în funcție de aplicația configurată.
5. Este acest controler potrivit pentru aplicații industriale continue?
Produsul este conceput pentru aplicații industriale și funcționare continuă, cu accent pe procesarea stabilă a semnalului, controlul interferențelor, componente orientate spre industrie și considerații de furnizare pe termen lung.
6. Poate SKY-TDM să furnizeze un ansamblu complet de afișaj?
Da. SKY-TDM poate suporta cerințe mai largi de integrare a afișajului, inclusiv panouri LCD industriale, ecrane tactile capacitive sau rezistive, plăci de control, cabluri de interfață, legături optice, sticlă de acoperire și servicii de inginerie OEM/ODM conexe.
Obțineți o soluție de afișare industrială personalizată
Selectarea controlerului LCD potrivit este un pas important în construirea unui sistem de afișare industrial stabil. Cu intrări HDMI duble, compatibilitate cu ieșirile LVDS și TTL, firmware configurabil și suport de inginerie pentru potrivirea și integrarea LCD, acest controler poate ajuta dezvoltatorii OEM să creeze sisteme de afișare în funcție de cerințele lor tehnice specifice. Dacă evaluați un nou proiect HMI industrial, dispozitiv medical, chioșc, afișaj de transport sau echipament încorporat, aflați mai multe despre placa AD cu interfață TTL 2-HDMI la LVDS șicontactaţi-necu modelul LCD, rezoluția, tipul de interfață, cantitatea și cerințele proiectului. SKY-TDM poate ajuta la verificarea compatibilității și la dezvoltarea unei soluții practice de afișare pentru aplicația dvs.
