Atunci când alegeți astăzi panouri tactile capacitive pentru echipamente industriale, accentul principal este de obicei pe dimensiunea ecranului, punctele de atingere, sticla de acoperire și laminarea optică. Cu toate acestea, o specificație tehnică cheie nu ar trebui ignorată: interfața cu semnal tactil.
Care este diferența reală dintre USB și I²C pentru panourile tactile capacitive industriale? Și mai important, cum ar trebui să alegi interfața potrivită pentru proiectul tău?
Pentru clienții OEM și ODM, alegerea depinde în mare măsură de sistemul gazdă, arhitectura controlerului, mediul software și designul mecanic.
SKY-TDM oferă panouri tactile capacitive personalizate pentru HMI-uri industriale, dispozitive medicale, sisteme încorporate, terminale inteligente și aplicații de automatizare, cu suport pentru USB, I²C și alte opțiuni de interfață.
Transmite datele tactile către sistemul gazdă utilizând protocolul de comunicare USB. Deoarece USB este una dintre cele mai comune interfețe periferice, este o alegere ideală pentru conectarea la computere industriale, platforme Windows/Linux/Android, chioșcuri cu autoservire, afișaje comerciale și computere încorporate.
Cel mai mare avantaj al USB este confortul său. Echipele de dezvoltare pot conecta cu ușurință panoul tactil la sistemul gazdă fără a proiecta circuite de comunicare dedicate pe PCB-ul principal, ceea ce reduce foarte mult timpul de dezvoltare a produsului.
I²C este o interfață de comunicație serială comună în sistemele încorporate.
Panourile tactile I²C comunică direct cu microcontrolerele sau procesoarele prin intermediul magistralei I²C, făcându-le ideale pentru design-uri hardware personalizate.
De exemplu, dacă un proiect industrial are deja o placă de control principală, de obicei este de preferat să conectați controlerul tactil la procesor prin I²C. În acest caz, I²C acționează ca o parte inseparabilă a arhitecturii hardware, nu doar un periferic extern.
| Caracteristica | Panou tactil USB | Panou tactil IIC |
| Metoda de integrare | Periferic extern | Comunicare încorporată |
| PC industrial | Excelent | Mai puțin convenabil |
| MCU încorporat | Posibil | Excelent |
| Compatibilitate cu sistemul de operare | În general convenabil | Necesită integrare în sistem |
| Dezvoltare | Mai rapid pentru multe proiecte bazate pe PC | Necesită dezvoltare hardware/firmware |
| Integrare PCB | Mai puțin direct | Foarte integrat |
| Aplicare prin cablu | Mai flexibil | Mai potrivit pentru conexiuni scurte |
| Personalizare hardware | Bun | Excelent |
| Utilizare tipică | HMI, chioșc, terminal bazat pe PC | HMI încorporat, echipamente personalizate |

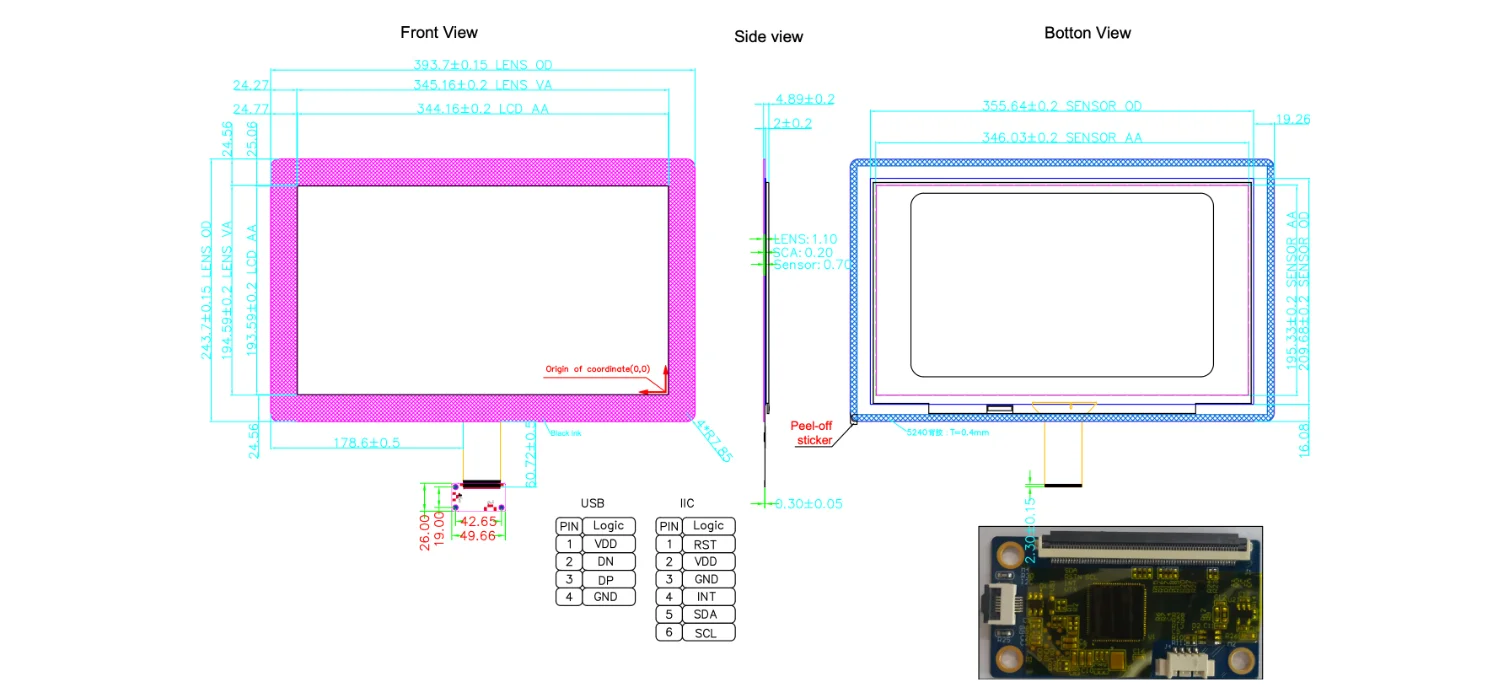

Acesta este motivul pentru care aceeași dimensiune a panoului tactil poate fi disponibilă în ambele versiuni USB și IIC.
Tehnologia tactilă poate fi similară, dar metoda de integrare a sistemului este diferită.
●Integrare mai ușoară: Pentru sistemele HMI industriale, panourile tactile USB sunt mai ușor de integrat, deoarece platforma gazdă acceptă deja USB.
●Compatibilitate excelentă cu platforma: sistemele de operare obișnuite de pe piață acceptă în mod nativ USB, făcându-l interfața standard pentru Windows, Android și Linux.
●Ideal pentru sisteme HMI autonome: Când utilizați computere autonome sau PC-uri încorporate, USB oferă o conexiune convenabilă de comunicare.
●Dezvoltare accelerată: În primele etape ale unui proiect, USB permite evaluarea rapidă a gradului de utilizare a panoului tactil, fără a fi nevoie de pre-dezvoltare interfețe de comunicare dedicate.
● Proiectat pentru integrarea încorporată: Când un panou tactil este integrat direct într-un sistem încorporat, interfața I²C este cea mai potrivită alegere.
●Arhitectură simplă de magistrală: I²C utilizează o structură de comunicație cu două fire, care este foarte atractivă pentru PCB-urile încorporate cu resurse limitate de interfață.
●Control mai mare hardware: Pentru clienții care își dezvoltă în mod independent propriile plăci de control și firmware, interfața I²C oferă un control mai mare asupra arhitecturii de comunicație tactilă.
●Ideal pentru dispozitive personalizate: I²C este deosebit de util pentru dispozitivele OEM unde panoul tactil și placa de control principală sunt proiectate sincron.
Interfețele diferite oferă avantaje diferite și nicio interfață tactilă nu se potrivește tuturor scenariilor HMI industriale. Puteți consulta următoarele îndrumări:
●PC-uri industriale + panouri tactile: USB este, în general, alegerea mai convenabilă.
●MCU + panouri tactile încorporate: I²C este de obicei alegerea optimă.
●Plăci de control personalizate: I²C oferă o integrare hardware mai profundă.
●Prototipare rapidă: USB poate simplifica testarea și evaluarea inițială.
●Producție în masă: atât USB, cât și I²C sunt viabile; decizia finală ar trebui să se bazeze pe arhitectura hardware și software reală.
Panourile noastre tactile oferă în prezent o varietate de produse cu panouri tactile capacitive USB/I²C, acoperind diferite dimensiuni de ecran pentru HMI industriale și aplicații încorporate.
Aceasta este o întrebare foarte importantă.
În timp ce interfața de comunicare este responsabilă pentru transmiterea datelor tactile, experiența tactilă generală este determinată de o combinație de mai mulți factori. Acestea includ în primul rând: designul senzorului tactil, IC tactil, firmware-ul, rutarea senzorului, grosimea sticlei de acoperire, suportul pentru atingerea mănușilor, mediul EMI/ESD, procesul de laminare optică și sistemul gazdă. Prin urmare, alegerea între USB și I²C este doar un pas în dezvoltarea unui panou tactil industrial și nu afectează performanța tactilă.
La începutul proiectării proiectului, puteți determina interfața adecvată pe baza următoarelor cinci puncte cheie:
●Verificați platforma gazdă: va fi conectat panoul tactil la un PC industrial, o placă de bază Android, un sistem Linux sau un MCU?
●Verificați controlerul principal: placa de bază oferă deja interfețe USB sau I²C?
●Verificați structura mecanică: Unde va fi amplasat controlerul panoului tactil? Cât de lung ar trebui să fie FPC sau cablul panglică? Unde va fi instalat conectorul?
●Verificați mediul software: echipa de dezvoltare are deja suportul necesar pentru drivere sau firmware?
●Verificați planul de producție: dacă produsul este pe cale să intre în producția de masă, selecția interfeței ar trebui să fie confirmată înainte de proiectarea finală a PCB-ului.
Un panou tactil industrial profesional nu trebuie selectat doar pe baza dimensiunii ecranului. O soluție completă necesită o luare în considerare cuprinzătoare a următoarelor elemente:
Tehnologie tactilă → Senzor → Controller IC → Interfață → Geam de acoperire → FPC → Firmware → Integrare mecanică → Mediu de aplicație
Această abordare holistică este deosebit de critică pentru echipamentele industriale, dispozitivele medicale, sistemele de automatizare și alte produse concepute pentru funcționare pe termen lung.
Prin urmare, interfața potrivită nu este neapărat cea cu cele mai înalte specificații, ci cea care poate fi integrată în mod fiabil în produsul complet al clientului.
Dacă dezvoltați HMI-uri industriale, dispozitive medicale, sisteme de automatizare, chioșcuri cu autoservire sau produse încorporate, vă rugăm să furnizați dimensiunea ecranului tactil, platforma gazdă, sistemul de operare, desenele mecanice și cerințele de interfață.
SKY-TDMpanourile tactile vă pot recomanda cea mai potrivită configurație de panou tactil și de interfață pentru proiectul dvs.
Contactați-ne astăzi pentru soluții personalizate de panouri tactile capacitive USB, I²C sau combinate USB + I²C.
