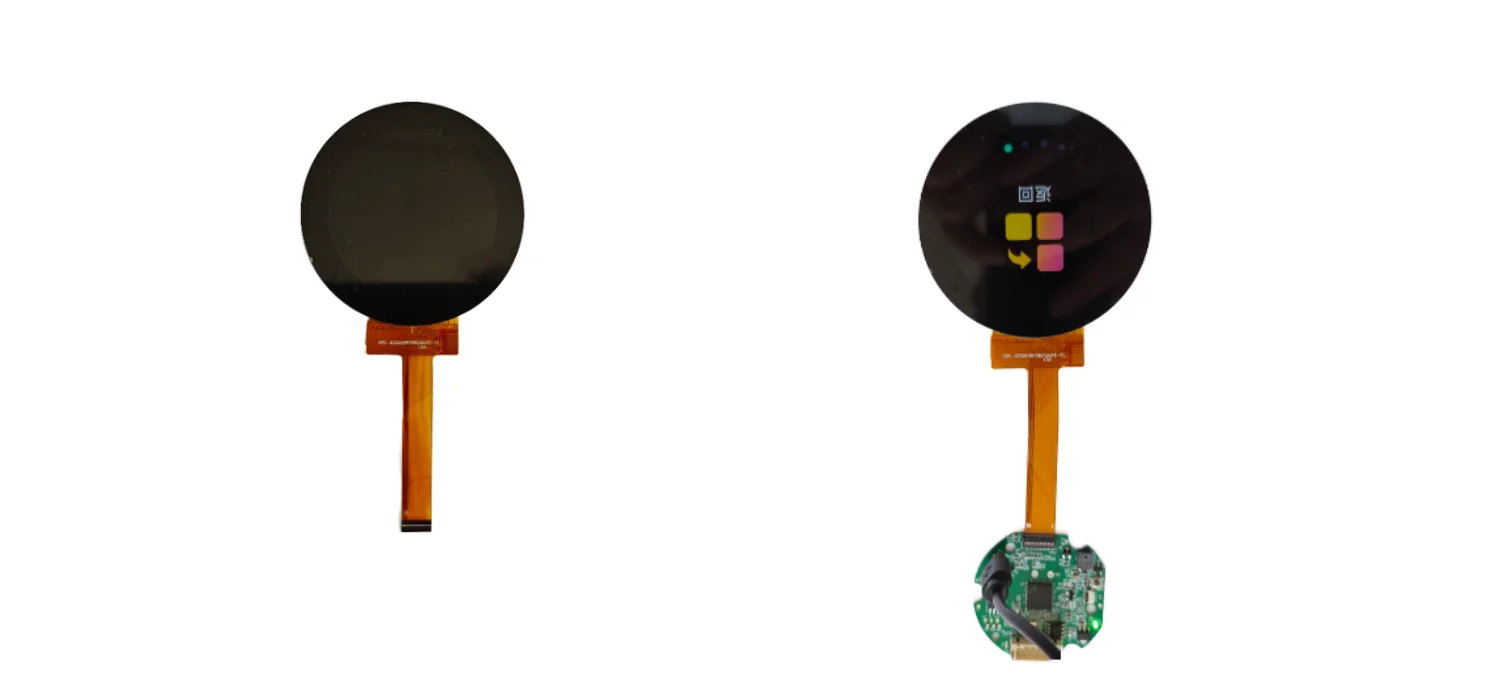

Acesta este un ecran tactil circular de 2,1 inchi, conceput special pentru aparatele de uz casnic inteligente și panouri de control compacte. SKY-TDM poate personaliza ecranul tactil de afișare în funcție de structura reală a echipamentului dumneavoastră și de cerințele de interacțiune om-mașină (HMI).
Această soluție de afișaj tactil circular de 2,1 inchi are o rezoluție de 480x480 și o dimensiune aproximativă de 56,18 x 59,71 x 2,26 milimetri. Are structură compactă. Utilizează driverul IC ST7701 și acceptă interfața RGB (care poate fi personalizată ca interfață MIPI).
Oferim soluții de afișare personalizate pentru a vă satisface nevoile principale și vă ajutăm să integrați fără probleme componentele de afișare în designul industrial general al echipamentului dumneavoastră.
Ecranele rotunde înlocuiesc din ce în ce mai mult ecranele pătrate tradiționale în aparatele inteligente de uz casnic.
Design industrial fără întreruperi: afișajele circulare elimină conflictul vizual dintre un ecran dreptunghiular și formele curbe, cilindrice, comune la aparatele de cafea, purificatoarele de aer și difuzoarele inteligente. Ecranul se integrează mai degrabă în silueta produsului decât să-l rupă.
Înlocuirea butonului: Multe aparate încă folosesc butoane rotative fizice pentru selectarea temperaturii, vitezei sau modului. Un afișaj tactil circular poate reproduce digital funcția butonului cu pictograme dinamice, sensibilitate reglabilă și fără uzură mecanică, oferind în același timp mai multe informații decât un cadran imprimat.
Utilizarea mai bună a spațiului compact: În panourile de control mici, un aspect circular evită zonele de colț pierdute ale ecranelor dreptunghiulare. Matricea de 480×480 de pixeli pătrați se mapează în mod natural într-o zonă de vizualizare rotundă, utilizând pe deplin regiunea de afișare disponibilă.
Focalizare vizuală mai puternică: interfețele circulare atrag atenția utilizatorului către centrul panoului de control, care este ideal pentru funcții primare precum pornirea/oprirea, reglarea temperaturii sau selectarea modului în aparatele de cafea inteligente și aparatele de bucătărie.
Estetică consecventă pe liniile de produse: mărcile de aparate se pot standardiza pe module circulare de afișare pentru mai multe produse: aparate de cafea, purificatoare de aer, mașini de spălat, creând un limbaj de design unificat, simplificând în același timp achizițiile și inventarul.
Integrare Touch + Display: Combinat cu lipirea optică și PCAP touch, un afișaj circular devine un panou frontal sigilat, ușor de curățat, esențial pentru aparatele de bucătărie expuse la umezeală, grăsime și curățarea zilnică.
Pentru aparatele electrocasnice inteligente, în comparație cu structurile tradiționale cu spațiu de aer, Bonding-ul optic oferă un efect de afișare mai integrat, evidențiind senzația premium a produsului.
Prin legarea perfectă a panoului tactil de afișaj, această soluție minimizează eficient reflexiile luminii vizibile cauzate de spațiul de aer și previne pătrunderea umidității la diferite niveluri de umiditate. Creează o suprafață frontală mult mai curată, ceea ce o face deosebit de ideală pentru produsele de casă cu cerințe estetice exigente.

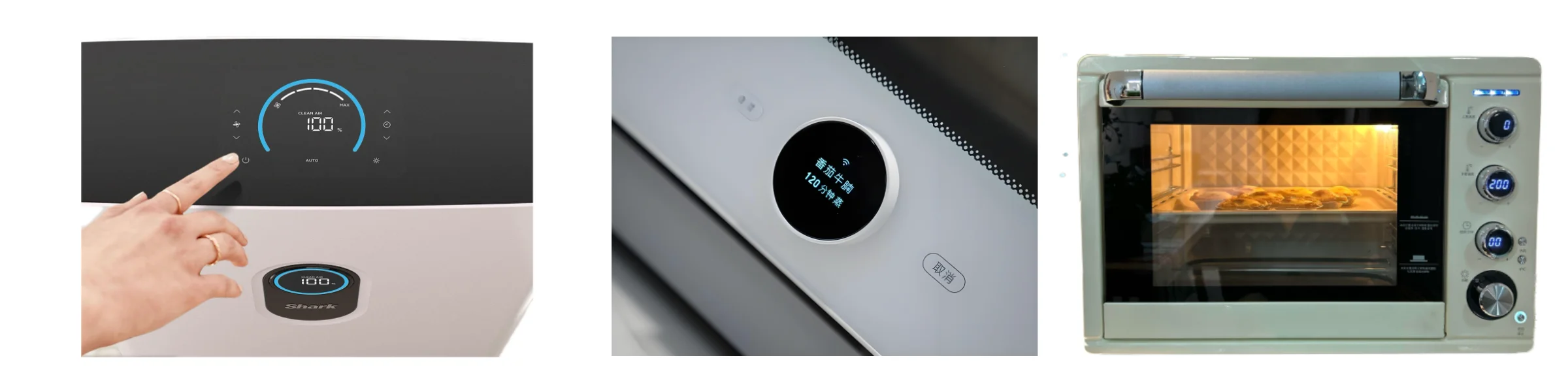

Această tehnologie poate fi aplicată pe scară largă în diverse modele de aparate, cum ar fi aparate de cafea inteligente, purificatoare de aer, aparate de bucătărie, panouri de control pentru mașini de spălat și cuptoare inteligente.
Dispunând de o amprentă mecanică extrem de compactă de doar 56,18 × 59,71 × 2,26 mm, soluția de afișare tactilă circulară de 2,1 inchi este perfect potrivită pentru aplicațiile cu constrângeri stricte de spațiu intern. Rezoluția sa de 480x480 oferă o interfață de utilizator pătrată care se integrează perfect în ansamblul panourilor de control compacte.
Putem discuta cu clienții noștri soluții personalizate pe baza următorului flux de lucru:
Dimensiune afișaj → Panou tactil → Geam de acoperire → Laminare → Configurare interfață → Structură mecanică
Diferite proiecte pot necesita diferite dimensiuni ale ecranului, raporturi de aspect, structuri de montare sau soluții tactile adaptate unor cazuri de utilizare specifice. Prin urmare, vă recomandăm cu căldură să integrați dezvoltarea personalizată în faza incipientă de proiectare a produsului dumneavoastră. Prin comunicarea aprofundată cu privire la nevoile dumneavoastră specifice, vă putem oferi soluții superioare personalizate.
Acest ansamblu de soluție de afișaj tactil circular de 2,1 inchi acceptă o interfață tactilă I2C, permițând ca funcția tactilă să fie integrată perfect cu sistemul de control principal al clientului.
În ceea ce privește performanța afișajului, ecranul are o luminozitate de 300 cd/m² și un raport de contrast de 800:1. Oferă unghiuri largi de vizualizare de până la 80° în toate direcțiile și oferă opțiuni atât pentru interfețele de afișare RGB, cât și pentru MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Aceste caracteristici remarcabile pun o bază practică pentru interfețele interactive ale aparatelor electrocasnice compacte, satisfacând pe deplin nevoile de interacțiune om-mașină (HMI) ale utilizatorilor.
Fiecare dispozitiv al clientului are o interfață de afișare unică și un design industrial distinct. Pentru a servi baza noastră diversă de clienți, oferim servicii complete de personalizare OEM și ODM. Putem discuta despre soluții personalizate bazate pe cerințele dvs. specifice, cum ar fi panouri tactile personalizate, sticlă de acoperire personalizată, diverse opțiuni de interfață, cabluri FPC personalizate, imprimare serigrafică a logo-ului și luminozitate și parametri optici personalizați.
Pe lângă soluția noastră de referință cu afișaj tactil circular de 2,1 inchi, oferim și servicii de personalizare integrate a plăcii de driver de afișare, inclusiv opțiuni precum plăcile cu porturi serial.
1.Confirmarea cerinței: Partajați dimensiunea afișajului, rezoluția, funcția tactilă și spațiul de instalare.
2. Design de soluție: Vă propunem configurarea panoului tactil, a capacului și a interfeței.
3.Dezvoltare eșantion: Ansamblu prototip pentru validarea dumneavoastră mecanică și electrică.
4.Verificarea designului: revizuirea comună a potrivirii, a performanței la atingere și a efectului optic.
5. Producție în masă: aprovizionare stabilă cu lot cu inspecție completă înainte de expediere.
Este recomandată implicarea timpurie: putem adapta ansamblul afișajului la designul dvs. industrial, mai degrabă decât să forțăm proiectarea în jurul unui modul standard.
Soluțiile noastre de afișare sunt aplicabile pe scară largă pentru diverse produse inteligente pentru casă și electrocasnice, inclusiv:
Aparate de cafea inteligente: comenzile tactile oferă o interfață de utilizator modernă și interactivă.
Purificatoare de aer: ansamblurile compacte de afișare tactilă permit reglarea rapidă a diferitelor funcții.
Aparate inteligente de bucătărie: pentru produse precum mașinile de gătit, cuptoarele și hotele de bucătărie, oferim afișaje tactile cu funcționalitate rotativă.
Mașini de spălat și uscători: Ecranele permit selectarea rapidă a programelor de spălare și uscare, oferind în același timp o vizualizare intuitivă a stării de funcționare.
Pentru toate categoriile de aparate menționate mai sus, putem îndeplini cerințele specifice ale dumneavoastră.

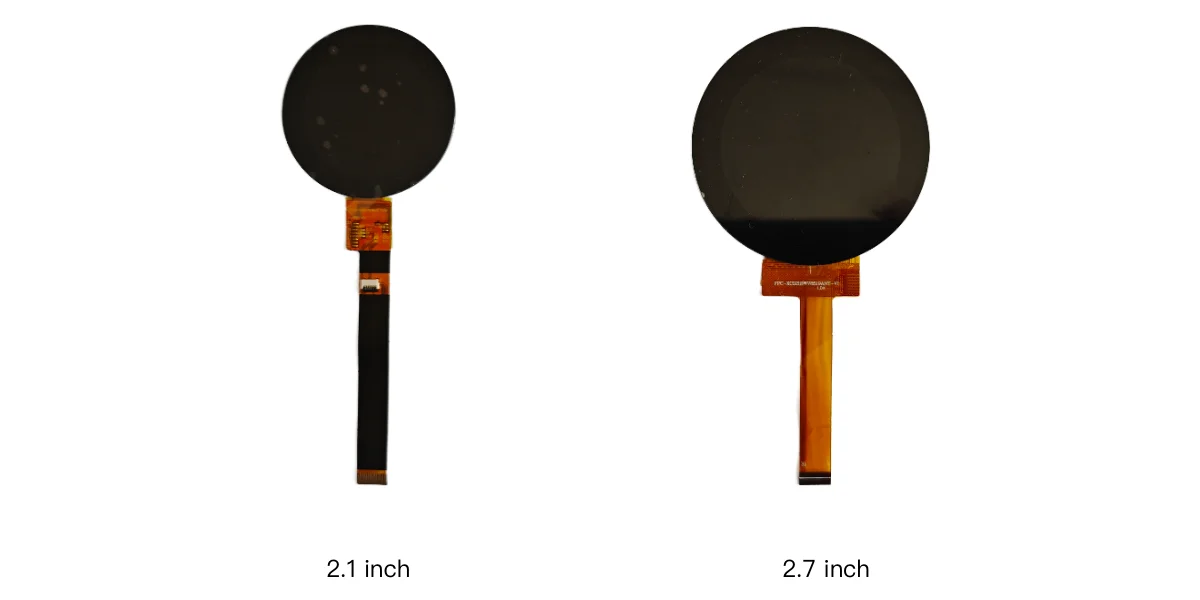

Nu, oferim o gamă mai largă de opțiuni. Pe lângă ansamblul de 2,1 inchi, oferim și dimensiuni de 1,6 inchi, 2,7 inchi, 5 inchi și alte dimensiuni. Alegerea specifică depinde de cerințele produsului dumneavoastră.
Da. Panourile tactile pot fi complet personalizate pentru a satisface nevoile dvs., inclusiv forma exterioară, tratamente speciale de suprafață pentru sticla de acoperire, designul cablului FPC și multe altele.
Da. Putem furniza modulul LCD sau panoul tactil separat. De asemenea, susținem o soluție în care doar capacul este laminat, fără panoul tactil.
Da. Acest tip de afișaj tactil compact este potrivit pentru aplicații precum aparate de cafea inteligente, purificatoare de aer, aparate de bucătărie și alte terminale de control inteligente, în funcție de cerințele finale ale aplicației.
Da. Clienții pot discuta cu noi cerințele personalizate, inclusiv dimensiunea afișajului, panoul tactil, sticlă de acoperire, laminarea completă, tipul de interfață și integrarea mecanică.
În mod ideal, vă rugăm să furnizați dimensiunea necesară a ecranului, rezoluția, funcția tactilă, dimensiunile geamului de acoperire, spațiul de instalare, cerințele de interfață, mediul de operare și cantitatea estimată. În plus, furnizarea de desene de produs sau fișiere de carcasă 3D ar fi foarte benefică pentru evaluarea noastră mecanică.
Dacă dezvoltați un nou aparat electrocasnic, am fi mai mult decât bucuroși să ne implicăm chiar la începutul fazei de proiectare pentru a evalua în mod cuprinzător cerințele generale ale produsului.
SKY-TDM poate lucra îndeaproape cu clienții noștri pentru a evalua nevoile specifice, inclusiv dimensiunea afișajului, soluția tactilă, sticlă de acoperire și plăci de driver personalizate. Această abordare colaborativă ajută la crearea unui produs finit impecabil, evitând nevoia de a compromite designul general doar pentru a se adapta unei structuri standard necorespunzătoare.
Vă rugăm să nu ezitați să ne contactați în orice moment pentru a discuta despre proiectele dvs. viitoare.
