Module LCD + plăci driver LCD + panouri tactile + diverse cabluri + componente structurale mecanice
Această integrare cuprinzătoare a devenit o cerință esențială pentru proiectele personalizate, marcând o schimbare față de dependența tradițională de module LCD independente. În trecut, majoritatea proiectelor necesitau doar componente individuale, cum ar fi panouri tactile separate sau module LCD independente. Cu toate acestea, pe măsură ce industria evoluează, integrarea resurselor a devenit un factor crucial în inițierea proiectului.
Atunci când aceste componente sunt achiziționate și asamblate de la furnizori diferiți, apar adesea probleme precum compatibilitatea componentelor, aspectul spațiului intern și procesele de asamblare, ceea ce duce la nepotriviri ale produselor. Aceasta este o provocare unică inerentă proiectelor personalizate.
SKY-TDMProdusele lui sunt concepute în primul rând pentru a răspunde nevoilor proiectelor personalizate în aplicații industriale, medicale, de chioșc cu autoservire și de tranzit feroviar. Oferim soluții integrate de atingere și afișare pentru a rezolva problemele de compatibilitate și potrivire pe tot parcursul ciclului de viață al proiectului.

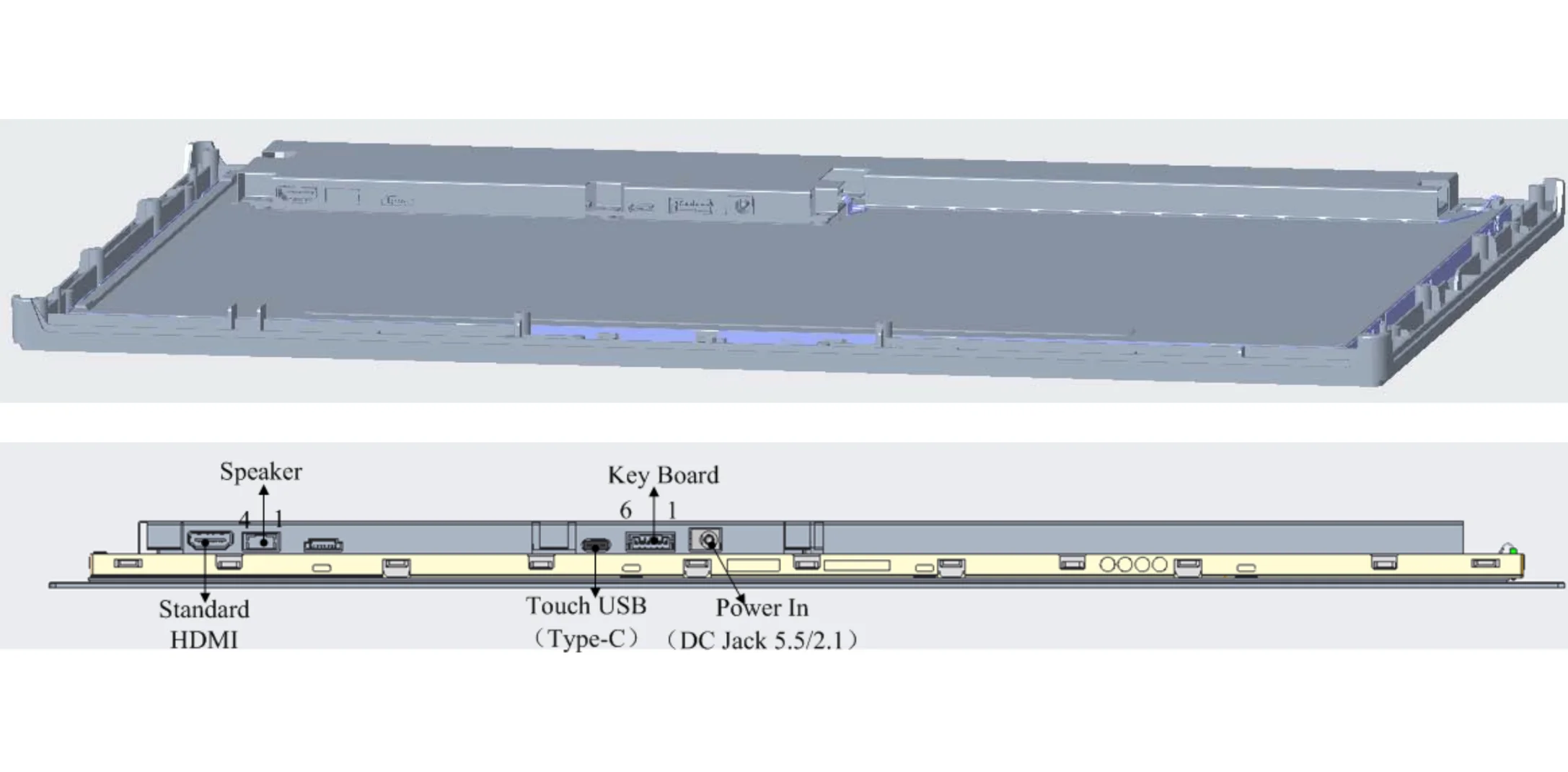

Acesta este un LCD de 21,5 inchi cu funcționalitate tactilă, care integrează modulul LCD, panoul tactil capacitiv PCAP și sistemul de placă de driver într-o singură arhitectură de afișare. Clienții trebuie doar să furnizeze o sursă de alimentare de 12 V CC și un semnal de intrare HDMI pentru a-l implementa în echipamentul lor, eliminând necesitatea unei plăci de driver extern.
Caracteristici cheie:
· Dimensiunea ecranului de 21,5 inchi
· Rezoluție Full HD 1920 x 1080
· Atingere capacitivă PCAP în 10 puncte
· Interfață de intrare video HDMI
· Interfață tactilă USB Type-C
· Opțional AG (Anti-Glare) și AF (Anti-Fingerprint) tratament de suprafață
· Difuzor încorporat

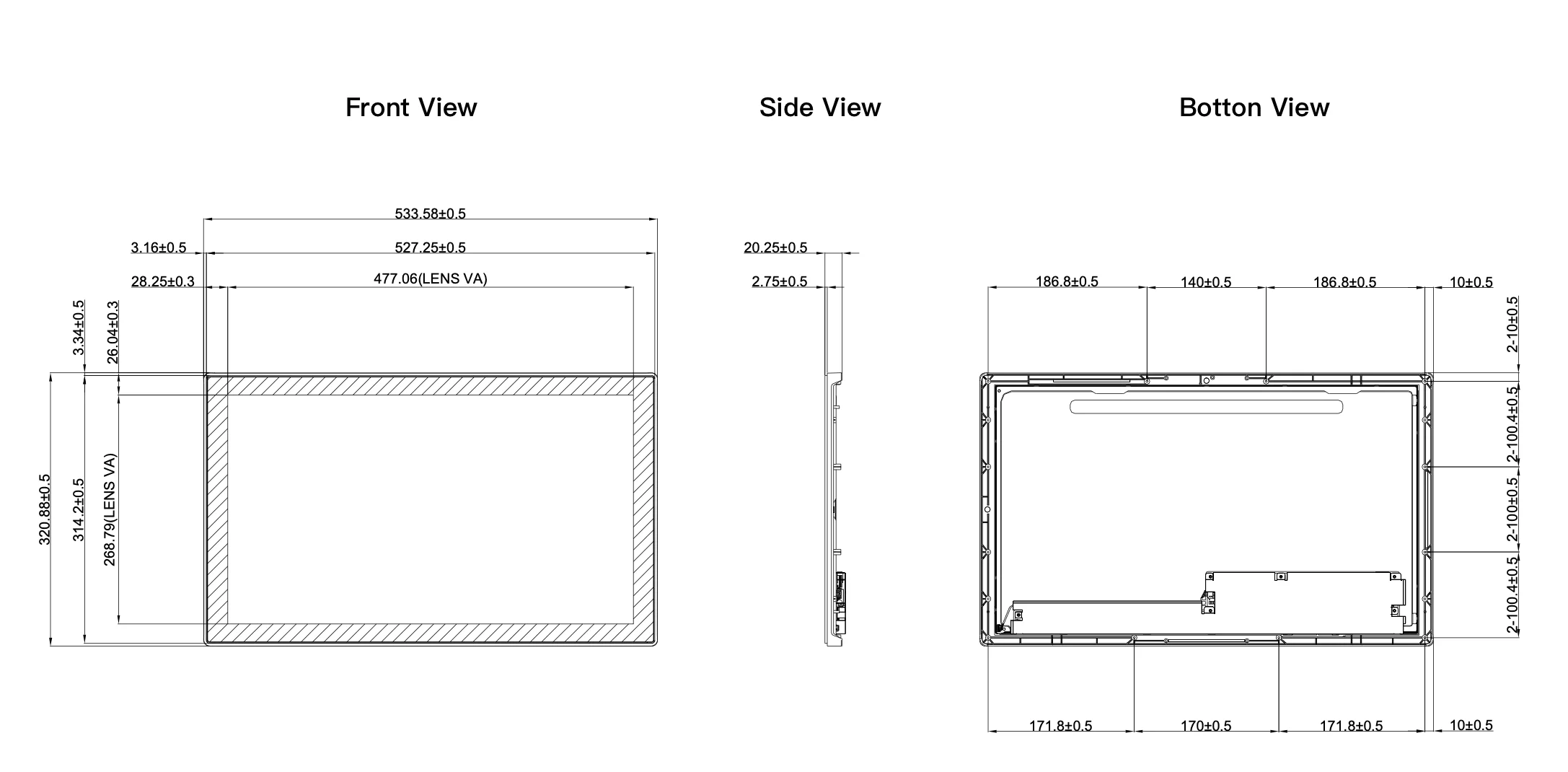

Are un consum tipic de energie de 26,26 W, cu dimensiuni totale ale produsului de 533,58 x 320,88 x 20,25 mm.
Scopul principal al integrării este de a reduce numărul de componente independente și de a simplifica instalarea arhitecturii de afișare.
Ecranele integrate pot reduce costurile totale ale sistemului. Acestea ajută la îmbunătățirea eficienței achiziției de componente, la reducerea nevoii de cabluri și conectori, la eficientizarea proceselor de asamblare, la reducerea eforturilor de coordonare a ingineriei și la scurtarea timpului de integrare a sistemului de afișare. Aceste îmbunătățiri reduc efectiv costurile ascunse ale forței de muncă. Cu toate acestea, reducerea efectivă a costurilor depinde de arhitectura originală a afișajului, volumul de producție și cerințele de personalizare.
Da, creează mai multe oportunități pentru design mecanic compact. Atunci când plăcile de driver de afișare independente trebuie instalate în spatele sau lângă un panou LCD, trebuie rezervat spațiu suplimentar pentru PCB și cabluri.
Prin integrarea directă a componentelor electronice relevante ale afișajului în arhitectura afișajului, nu este nevoie să aloci spațiu pentru placa de driver și cablurile asociate.
Această optimizare a spațiului este deosebit de practică pentru terminalele cu autoservire, unde ecranul este de obicei montat direct pe partea frontală a carcasei.

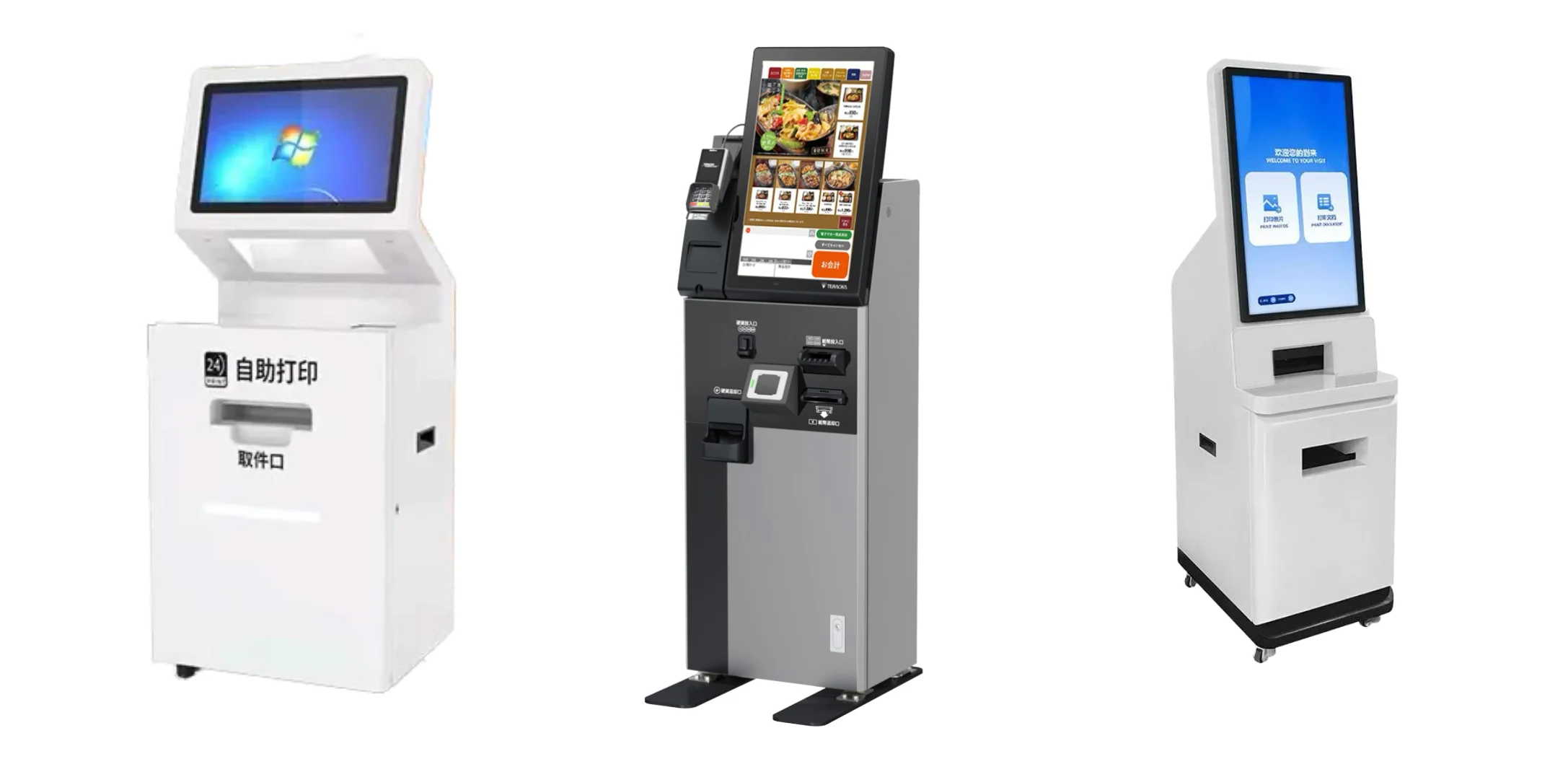

Terminalele cu autoservire sunt cel mai reprezentativ scenariu de aplicație pentru „Integrarea Touch + Display”.
Un ecran tactil Full HD de 21,5 inchi oferă o zonă amplă de afișare pentru a prezenta fără probleme întregul flux de utilizator: Afișare meniu → Selectare produs → Confirmare comandă → Plată și decontare → Imprimare chitanțe.
Același concept de design de afișaj poate fi aplicat altor echipamente cu autoservire:
· Chioșcuri cu autocomandă: Ecranele tactile mari permit utilizatorilor să răsfoiască complet produsele, să gestioneze comenzile și să finalizeze tranzacțiile fără asistență personalului.
· Terminale de plată: Ecranul poate consolida instrucțiunile de operare, informațiile despre tranzacție și interacțiunile tactile într-o interfață unică, orientată spre utilizator.
· Automate automate: interfața tactilă poate fi utilizată pentru a prezenta informații despre produse, conținut promoțional, selecție de produse și îndrumări de plată.
· Terminale de bilete și check-in: afișajele interactive pot ghida utilizatorii prin selectarea destinației, interogările de rezervare, printarea biletelor sau procedurile de check-in.
· Imprimante cu autoservire: ecranul tactil poate facilita selectarea documentelor, previzualizarea conținutului, setările opțiunilor de imprimare și funcțiile de plată.
Una dintre provocările cheie în dezvoltarea echipamentelor cu ecran tactil este asigurarea faptului că panoul tactil, modulul LCD, controlerul plăcii driverului și structura mecanică funcționează împreună perfect.
Această abordare integrată este deosebit de potrivită pentru producătorii de echipamente produse în serie. În astfel de cazuri, consecvența afișajului, eficiența instalării și coordonarea lanțului de aprovizionare sunt de o importanță capitală. Luând ca exemplu produsul nostru de 21,5 inchi, acesta demonstrează modul în care LCD-ul, panoul tactil și electronica driverului pot fi integrate într-o arhitectură unică a modulului de afișare. De asemenea, îndeplinește cerințele de fiabilitate în diferite condiții, inclusiv temperatură, vibrații, șocuri termice, cicluri de alimentare și ESD.
Pentru clienții OEM, acest design de produs colaborativ reprezintă soluția supremă. Înseamnă că de la bun început, întreaga soluție de afișare este proiectată ca parte integrantă a echipamentului, mai degrabă decât să fie tratată ca o componentă LCD izolată.
Vă rugăm să contactațiSKY-TDM. Echipa noastră vă va ajuta la evaluare și vă va oferi soluția de afișare integrată ideală (LCD + Placă de driver + Panou tactil) adaptată pentru proiectul dumneavoastră.
