Pentru proiectele de afișare OEM care necesită o conversie sigură a semnalului,Placă AD interfață HDMI către TTLdinSKY-TDMoferă o modalitate practică de a conecta surse video HDMI cu panouri LCD TTL/RGB TFT. Tensiunea reglabilă a panoului, controlul integrat al luminii de fundal cu LED, firmware-ul personalizabil și designul industrial compact îl fac potrivit pentru echipamente încorporate, terminale HMI, instrumente medicale, dispozitive de laborator și alte aplicații de afișare cu spațiu limitat.
O placă AD cu interfață HDMI la TTL acționează ca punte de control între o sursă video HDMI și un panou LCD TFT compatibil folosind semnalizarea TTL/RGB. Pentru producătorii de echipamente, valoarea acestui tip de controler se extinde dincolo de conversia de bază a semnalului. Selectarea tensiunii panoului, sincronizarea afișajului, gestionarea luminii de fundal, potrivirea interfeței, configurația firmware-ului și fiabilitatea PCB-ului pot afecta succesul unui sistem de afișare încorporat. Soluția SKY-TDM acceptă mai multe configurații de interfață TTL, ajustarea tensiunii panoului de 3,3 V/5 V, control integrat al luminii de fundal LED, firmware personalizabil și o intrare de alimentare de 8-18 V CC. Aceste caracteristici îi ajută pe ingineri să reducă circuitele suplimentare, să simplifice cablarea, să accelereze integrarea LCD și să dezvolte produse de afișare industriale mai flexibile.
Cuprins
- Ce este o placă AD cu interfață HDMI către TTL?
- De ce este importantă conversia HDMI la TTL pentru proiectele TFT LCD?
- Care sunt caracteristicile cheie de evaluat?
- Specificații tehnice cheie
- Unde poate fi folosită placa?
- Cum ar trebui să abordeze inginerii integrarea LCD?
- Cum îmbunătățește personalizarea compatibilitatea proiectelor?
- Întrebări frecvente
- Concluzie și sprijin de proiect

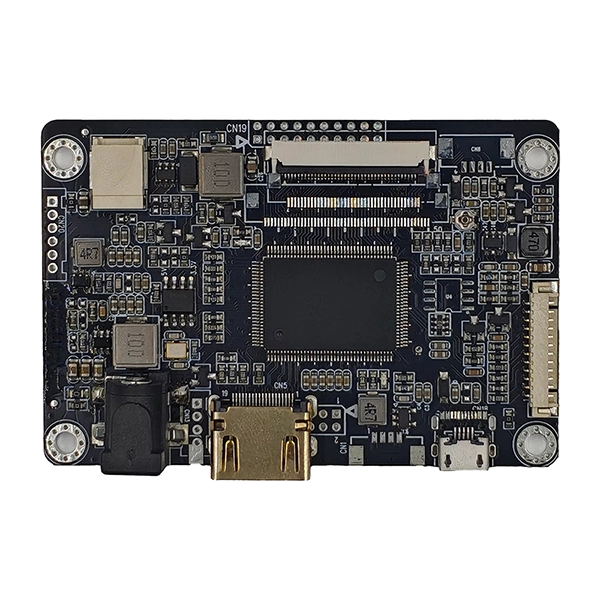

Ce este o placă AD cu interfață HDMI către TTL?
O placă AD de interfață HDMI la TTL este un controler LCD care convertește informațiile video de la o sursă HDMI într-un format de semnal pe care un panou LCD TTL/RGB compatibil TFT îl poate procesa. HDMI este utilizat pe scară largă de computere, sisteme încorporate, controlere industriale și alte surse video digitale moderne, în timp ce multe panouri LCD TFT folosesc interfețe paralele RGB sau TTL.
Fără un controler adecvat, inginerii ar putea avea nevoie să reproiecteze sistemul gazdă sau să dezvolte circuite suplimentare de conversie a semnalului. O placă de control dedicată oferă o cale de integrare mai directă și poate combina procesarea semnalului, gestionarea puterii panoului, configurarea temporizării și controlul luminii de fundal într-o singură soluție compactă.
Placa AD cu interfață SKY-TDM HDMI la TTL este proiectată special pentru integrarea LCD industrială. În conformitate cu specificațiile produsului, acceptă configurații de ieșire a afișajului TTL/RGB, tensiune reglabilă a panoului de 3,3 V sau 5 V, un driver LED integrat, firmware personalizabil și o gamă de alimentare de 8-18 V DC.
De ce este importantă conversia HDMI la TTL pentru proiectele TFT LCD?
Integrarea afișajului implică adesea mai mult decât selectarea unui LCD cu dimensiunile fizice corecte. De asemenea, inginerii trebuie să se potrivească cu sursa video, interfața, tensiunea, sincronizarea, iluminarea de fundal, conectorul și structura mecanică.
Un controler HDMI la TTL adecvat poate ajuta la abordarea mai multor provocări comune de integrare:
- Compatibilitate interfață:Oferă o conexiune practică între sursele video HDMI și panourile TTL/RGB TFT.
- Potrivirea puterii:Tensiunea reglabilă a panoului ajută la satisfacerea diferitelor cerințe electrice LCD.
- Gestionarea luminii de fundal:Controlul integrat al luminii de fundal LED reduce necesitatea unui circuit de driver separat.
- Adaptare firmware:Timpul afișajului și alți parametri pot fi personalizați pentru anumite modele LCD.
- Instalare compactă:Un aspect mic al controlerului poate fi valoros acolo unde spațiul incintei este limitat.
- Eficiența dezvoltării:O arhitectură de controler gata poate reduce cantitatea de dezvoltare a interfeței de afișare cerută de echipa OEM.
Care sunt caracteristicile cheie de evaluat?
1. Configurații multiple de interfață TTL/RGB
Diferitele panouri TFT pot utiliza diferite asignări de pin FPC și configurații de semnal. Placa acceptă mai multe aranjamente de interfață, inclusiv configurații RGB cu 40 și 50 de pini, oferind inginerilor o mai mare flexibilitate atunci când selectează panouri adecvate.
2. Tensiune reglabilă a panoului
Controlerul acceptă o tensiune selectabilă de ieșire a panoului de 3,3 V și 5 V. Acest lucru este important deoarece furnizarea unei tensiuni incompatibile poate cauza instabilitate a afișajului sau poate deteriora electronica panoului. Selectarea tensiunii trebuie verificată întotdeauna în raport cu specificațiile electrice ale producătorului LCD.
3. Driver de iluminare de fundal LED integrat
Circuitul de control al luminii de fundal încorporat simplifică arhitectura sistemului combinând controlul afișajului și gestionarea luminii de fundal LED pe aceeași placă. Interfața de iluminare de fundal oferă conexiuni alimentare, ON/OFF și PWM/Vadj pentru control la nivel de sistem.
4. Firmware personalizabil
Panourile LCD necesită parametri de sincronizare corespunzători pentru a afișa corect imaginile. Personalizarea firmware-ului poate acoperi parametri precum rezoluția, sincronizarea, orientarea afișajului, logo-ul de pornire și configurația OSD, în funcție de cerințele proiectului.
5. Design orientat industrial
Echipamentele industriale pot funcționa continuu și pot suferi interferențe electrice, variații de temperatură și limitări de spațiu. Controlerul este proiectat cu un management stabil al energiei, rutare optimizată a semnalului și inginerie conștientă de EMI pentru a susține aplicațiile încorporate solicitante.
Specificații tehnice cheie
Următorul tabel rezumă principalele specificații publicate ale plăcii AD cu interfață HDMI către TTL:
| Caracteristică | Caietul de sarcini | Valoarea de integrare |
|---|---|---|
| Intrare video | HDMI | Se conectează la surse video HDMI moderne |
| Ieșire LCD | TTL / RGB / LVDS | Sprijină integrarea flexibilă a afișajului |
| Tensiunea panoului | 3,3 V / 5 V | Se adaptează la diferite cerințe de alimentare ale panoului |
| Controlul luminii de fundal | Driver LED integrat | Reduce circuitele externe de iluminare de fundal |
| Alimentare electrică | DC 8-18V | Potrivit pentru diferite arhitecturi de putere încorporate |
| OSD | Tastatură externă acceptată | Permite ajustarea afișajului orientat către utilizator |
| Firmware | Personalizat | Permite configurarea afișajului specific proiectului |
| Temperatura de operare | -20°C până la 80°C | Suportă o gamă largă de operare industrială |
Inginerii ar trebui să confirme specificațiile complete electrice, de sincronizare, mecanice și conectori pe panoul LCD selectat înainte de a plasa o comandă sau de a începe producția de masă.
Unde poate fi folosită placa?
Arhitectura compactă și interfața de afișare configurabilă fac ca placa AD cu interfață HDMI la TTL să fie utilă pentru o varietate de aplicații încorporate. Cazurile de utilizare tipice includ:
- HMI industrial:Conectați computere industriale sau controlere la afișaje compacte de operator TFT.
- Instrumente medicale:Furnizați o interfață de afișare pentru echipamente de diagnostic, monitorizare și laborator.
- Echipament portabil de testare:Suportă afișaje compacte unde spațiul PCB și gestionarea energiei sunt importante.
- Automatizarea clădirilor:Module de afișare a variației utilizate în terminalele de control și monitorizare.
- Echipament de securitate:Integrați afișaje TFT în dispozitive compacte de monitorizare și control.
- Terminale încorporate:Furnizați o conexiune HDMI la TTL pentru dispozitive industriale și inteligente personalizate.
Aceste aplicații au în general cerințe similare: transmisie stabilă a imaginii, compatibilitate previzibilă a panourilor, instalare compactă și un controler care poate fi adaptat la configurația LCD finală.
Cum ar trebui să abordeze inginerii integrarea LCD?
Un proiect de afișare de încredere ar trebui să înceapă cu specificațiile panoului LCD, mai degrabă decât cu simpla alegere a unui controler bazat pe conectorul de intrare. O verificare structurată a compatibilității poate preveni reproiectările costisitoare ulterioare în dezvoltare.
- Identificați modelul LCD:Confirmați numărul exact al piesei panoului și foaia de date.
- Verificați interfața:Verificați dacă panoul utilizează configurația de pin TTL/RGB necesară.
- Confirmați tensiunea:Potriviți setarea de tensiune a panoului controlerului cu specificația LCD.
- Verificați sincronizarea:Verificați ceasul pixelilor, sincronizarea orizontală, sincronizarea verticală, sincronizarea și parametrii aferenti.
- Potriviți lumina de fundal:Confirmați tensiunea LED-ului, curentul, cerințele PWM și configurația conectorului.
- Verificați detaliile mecanice:Verificați orientarea FPC, poziția conectorului, dimensiunile plăcii și cerințele de montare.
- Testați ansamblul complet:Evaluați stabilitatea imaginii, comportamentul la pornire, controlul luminozității, performanța temperaturii și funcționarea pe termen lung.
Furnizarea fișei de date LCD, aplicația dorită, sursa de intrare și constrângerile incintei furnizorului de controler poate face procesul de potrivire considerabil mai eficient.
Cum îmbunătățește personalizarea compatibilitatea proiectelor?
Plăcile de control standard sunt utile pentru aplicațiile obișnuite, dar produsele OEM au adesea cerințe care nu pot fi rezolvate printr-o configurație generică. Prin urmare, personalizarea firmware-ului și hardware-ului poate deveni o parte importantă a dezvoltării afișajului.
SKY-TDM oferă opțiuni de personalizare care pot include:
- Rezoluția LCD și configurația temporizării
- Afișează frecvența cadrelor și ajustarea parametrilor imaginii
- Logo-ul de pornire și personalizarea interfeței de pornire
- Configurarea meniului OSD
- Reglarea orientării afișajului
- Cablu TTL/RGB și conector FPC potrivire
- Luminozitatea luminii de fundal și optimizarea secvenței de putere
- Personalizare serigrafie PCB și etichetă privată
- Adaptare mecanică a montajului
Această abordare este deosebit de utilă pentru producătorii OEM care dezvoltă echipamente cu un model LCD definit, carcasă personalizată sau ciclu lung de viață al produsului. SKY-TDM oferă, de asemenea, capabilități mai largi de integrare a afișajului, acoperind panouri tactile, afișaje LCD și plăci de driver LCD, ceea ce poate ajuta la simplificarea aprovizionării cu mai multe componente.
Întrebări frecvente
Î1: Ce panouri LCD pot funcționa cu o placă AD cu interfață HDMI către TTL?
Placa este proiectată pentru panouri LCD TTL/RGB TFT compatibile. Compatibilitatea depinde de interfața panoului, rezoluție, sincronizare, tensiune, conector și cerințele de iluminare de fundal. Furnizarea modelului LCD exact ajută echipa de ingineri să verifice compatibilitatea.
Î2: Firmware-ul poate fi personalizat pentru un anumit LCD?
Da. Firmware-ul poate fi personalizat în funcție de cerințele proiectului, inclusiv sincronizarea afișajului, rezoluția, orientarea, logo-ul de pornire și setările legate de OSD.
Î3: Placa include un driver de iluminare de fundal?
Da. Controlerul include un driver de iluminare de fundal LED integrat, contribuind la reducerea necesității unui modul extern suplimentar de control al iluminării de fundal.
Î4: Ce tensiune de panou acceptă controlerul?
Specificațiile publicate indică opțiuni selectabile pentru tensiunea panoului de 3,3 V și 5 V. Setarea corectă trebuie selectată în conformitate cu specificațiile producătorului LCD.
Î5: Placa este potrivită pentru echipamente industriale?
Da. Produsul este proiectat pentru aplicații industriale, cum ar fi terminale HMI, echipamente medicale, instrumente de laborator, dispozitive portabile de testare și sisteme de control încorporate. Intervalul său de temperatură de funcționare publicat este de la -20°C până la 80°C.
Î6: Poate SKY-TDM să ofere cabluri potrivite?
Da. SKY-TDM acceptă potrivirea interfeței și a cablurilor pentru proiecte de integrare a ecranului, inclusiv cabluri de semnal personalizate TTL/RGB și conexiuni FPC.
Î7: Clienții OEM pot solicita branding personalizat?
Da. Personalizarea disponibilă poate include marcaje pe serigrafie PCB, ambalaje cu etichetă privată, firmware exclusiv și alte cerințe specifice proiectului.
Concluzie și sprijin de proiect
Alegerea controlerului de afișare potrivit poate influența semnificativ eficiența și fiabilitatea unui proiect LCD încorporat. O placă AD cu interfață HDMI la TTL oferă o punte practică între sursele video HDMI și panourile TTL/RGB TFT, combinând în același timp conversia semnalului, gestionarea energiei panoului, controlul luminii de fundal și configurația firmware într-o soluție compactă. Pentru producătorii OEM, capacitatea de a personaliza sincronizarea, firmware-ul, cablurile, conectorii și detaliile mecanice poate simplifica și mai mult dezvoltarea produsului și poate sprijini o producție stabilă pe termen lung.
Dacă dezvoltați un HMI industrial, un instrument medical, un dispozitiv de laborator, un tester portabil sau un alt produs de afișare încorporat, SKY-TDM vă poate ajuta să evaluați modelul LCD și cerințele de sistem. Explorați placa AD cu interfață HDMI către TTL saucontactaţi-necu fișa de date LCD, interfața necesară, cantitatea și cerințele de personalizare pentru a discuta despre o soluție adecvată pentru controlerul de afișare.
